4 Монтаж
VEGASWING 63 • - NAMUR
29231-R
U-130104
Чтобы продукт не оседал на вилке при горизонтальном монтаже
на липких и вязких продуктах, вибрирующая вилка должна сво-
бодно выступать в емкость, в связи с чем для таких случаев не
рекомендуется использовать монтажные патрубки или штуцеры.
Монтаж VEGASWING 63 в зоне струи заполнения может приве-
сти к нежелательным ошибкам измерения. Поэтому рекоменду-
ется монтировать VEGASWING 63 на таком месте в емкости, где
не будет помех от заливных отверстий, мешалок и т.п.
Данная рекомендация действует прежде всего для приборов с
длинной удлинительной трубкой.

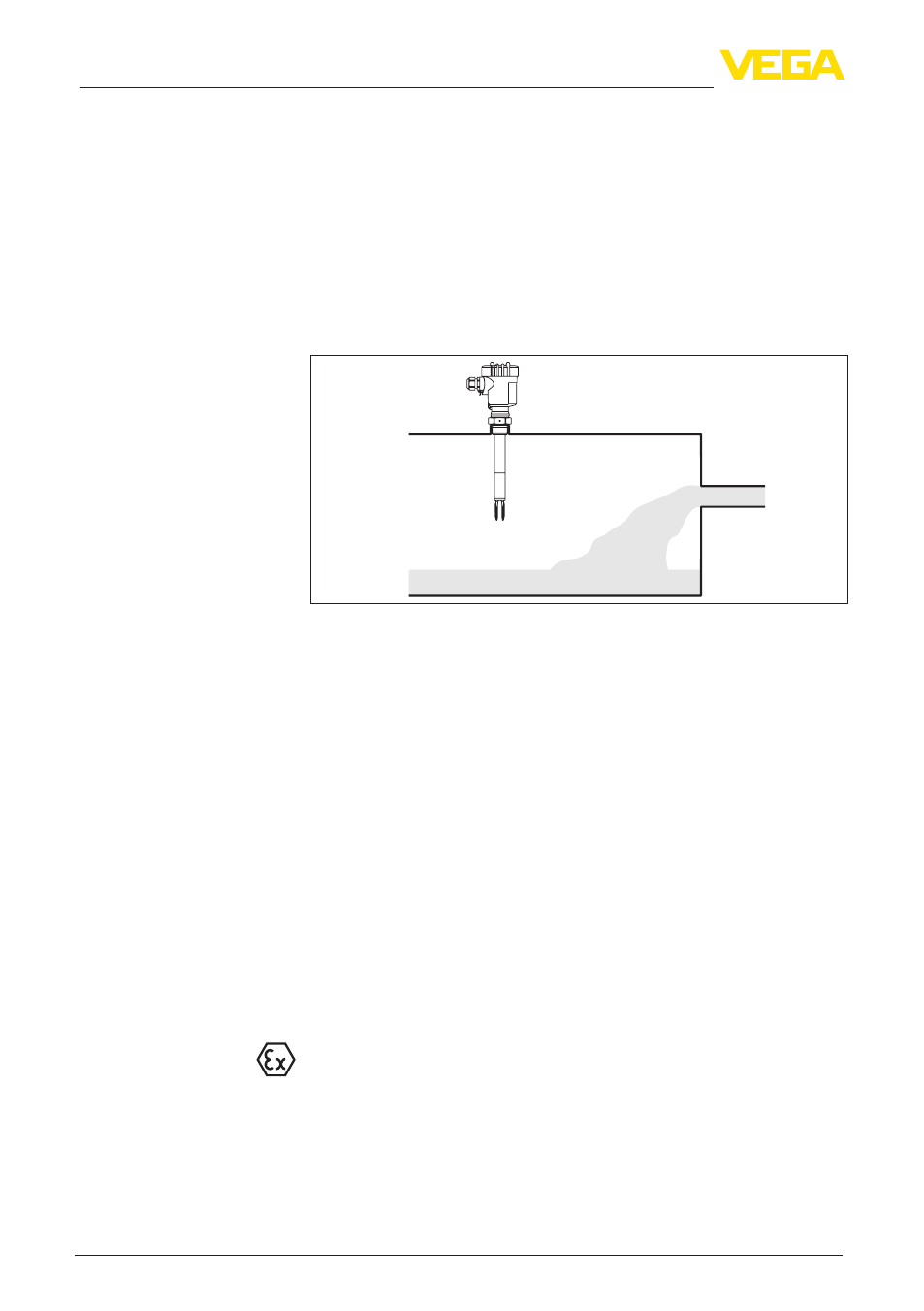

Рис. 8: Втекающий продукт
Для минимизации сопротивления, оказываемого вибрирующей
вилкой VEGASWING 63 течению продукта, плоскости вилки
должны располагаться параллельно направлению течения про-
дукта.
В результате работы мешалок или боковых колебаний установ-
ки и т.п. могут возникать значительные боковые нагрузки на
датчик. При таких условиях рекомендуется применять не очень
длинный VEGASWING 63 либо вместо него использовать сигна-
лизатор VEGASWING 61, смонтированный сбоку в горизонталь-
ном положении.
Сильные колебания установки или удары из-за мешалок или
турбулентных потоков в емкости могут вызвать резонансные ко-
лебания удлинительной трубки VEGASWING 63, что, в свою оче-
редь, повысит нагрузку на верхний сварной шов. Если требуется
длинная трубка, то рекомендуется зафиксировать ее с помощью
подпорки непосредственно над вибрирующей вилкой.
Данные рекомендации действительны прежде всего для приме-
нения во взрывоопасных зонах категории 1G или для WHG. При
этом следует исключить воздействие изгибающих сил на трубку.
Втекающий продукт
Потоки
Мешалки
