3
Описание изделия
3
.1
Структура
Комплект поставки включает:
l
Блок индикации и настройки VEGADIS 61
l
Прилагаемый кабельный ввод M20x1 для датчика
l
Документация
-
Данное руководство по эксплуатации
-
Руководство по эксплуатации - 27835 "Модуль индикации
и настройки PLICSCOM"
-
Инструкция 31708 "Модуль индикации и настройки
PLICSCOM
с подогревом" (вариант)
-
"
Указания по безопасности" (для Ex-исполнений)
-
При необходимости, прочая документация
VEGADIS
61 cостоит из следующих компонентов:
l
Монтажный элемент (в зависимости от заказа: монтажная
планка, зажим или скоба)
l
Корпус с электроникой
l
Крышка корпуса с установленным под ней модулем индика-
ции и настройки
Компоненты прибора могут иметь различное исполнение.
1
3
2

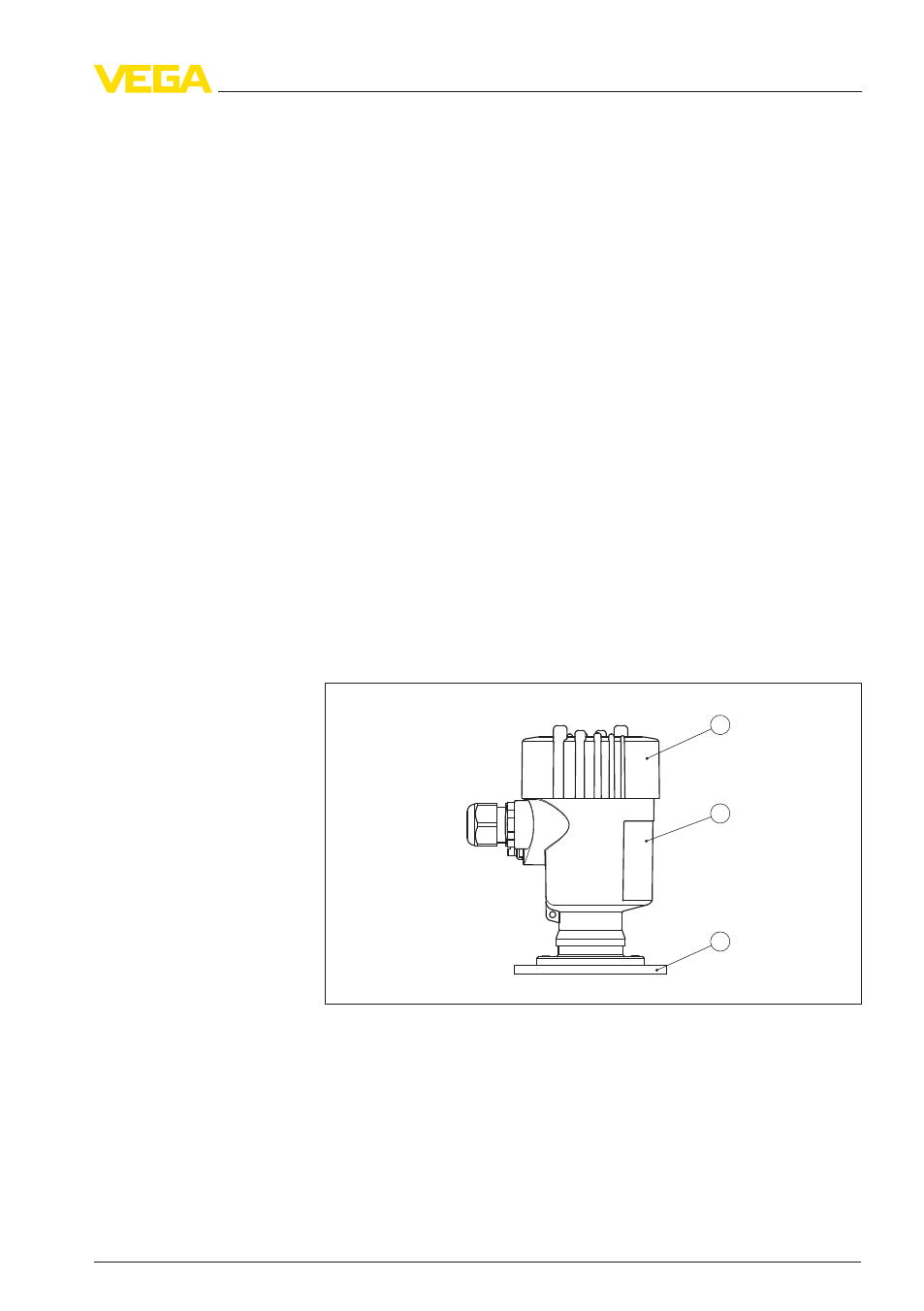

Рис. 1: VEGADIS 61 с пластиковым корпусом и панелью для монтажа на
стене
1
Крышка корпуса с установленным под ней модулем индикации и
настройки
2
Корпус с электроникой
3
Монтажная панель
Комплект поставки
Компоненты
VEGADIS
61
