Подключение через стандартный кабель
Соединение между VEGADIS 61 и датчиком осуществляется в
соответствии со следующей таблицей:
VEGADIS 61
Датчик
Клемма 5
Клемма 5
Клемма 6
Клемма 6
Клемма 7
Клемма 7
Клемма 8
Клемма 8
Подключение через готовый кабель с 4-контактным соеди-
нителем M12 x 1
Соединение между VEGADIS 61 и датчиком с помощью 4-
контактного разъема M12 x 1 описано в таблице далее. Цвет
проводов указан для готового кабеля из нашей продукции.
2)
Цвет провода
VEGADIS 61
Коричневый
Клемма 5
Белый
Клемма 6
Голубой
Клемма 7
Черный
Клемма 8
Display
5
6
7
8
4
1

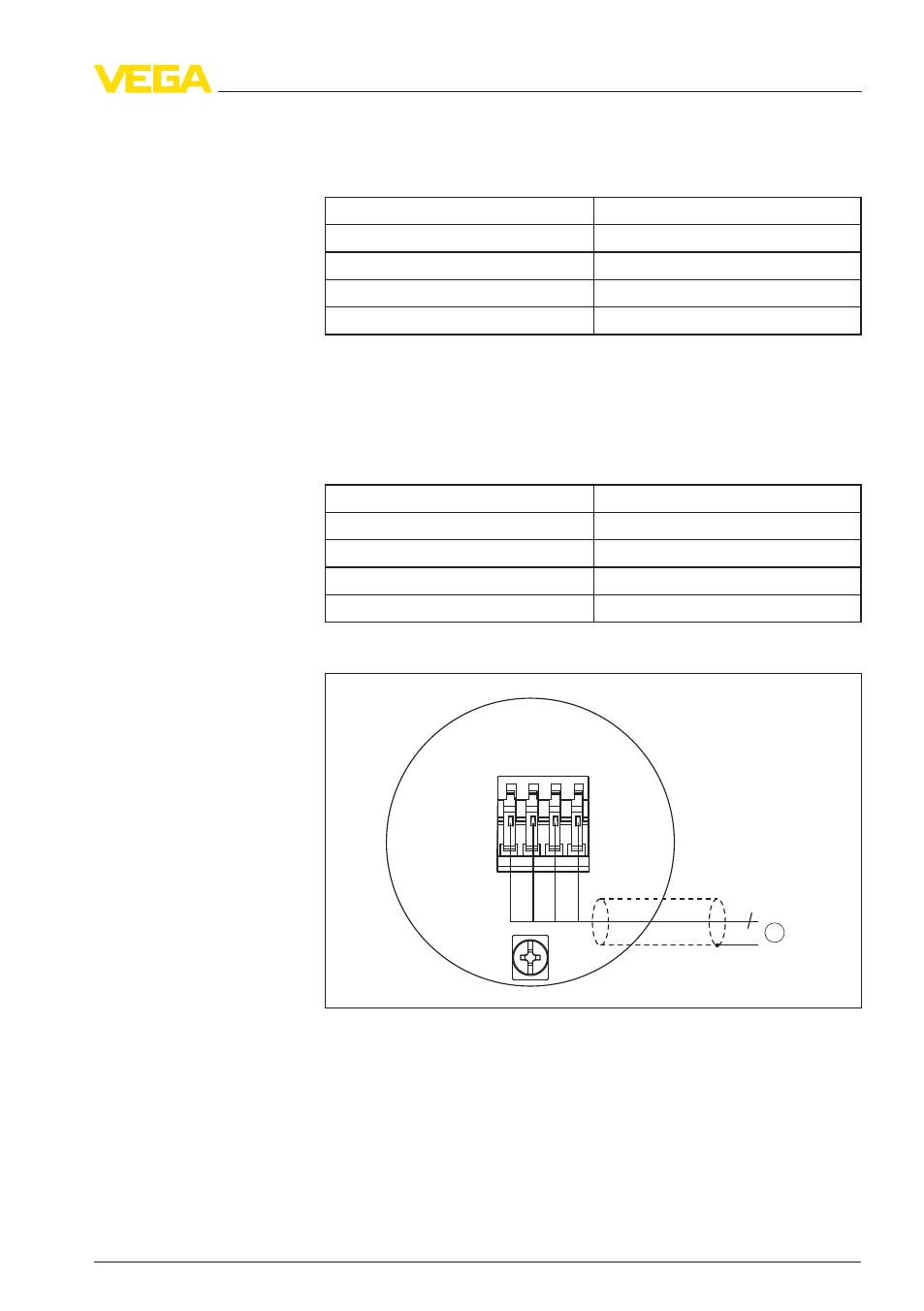

Рис. 12: Схема подключения VEGADIS 61 для датчиков PA/FF
1
К датчику
2)
Разъем M12 x 1, вариант исполнения двухкамерного корпуса
Схема подключения
PA/FF
VEGADIS
61
17
5 Подключение к датчику
