6 Открыть контакты, приподняв рычажки отверткой (см. рис.
ниже).
7 Провода вставить в открытые контакты в соответствии со
схемой подключения.
8 Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9 Слегка потянув за провода, проверить надежность их
закрепления в контактах.
10 Экран кабеля подключить к клемме заземления.
11 Клемму заземления на внешней стороне корпуса низкоомно
заземлить согласно действующим нормам.
12 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
13 Завинтить крышку корпуса.
Электрическое подключение выполнено.

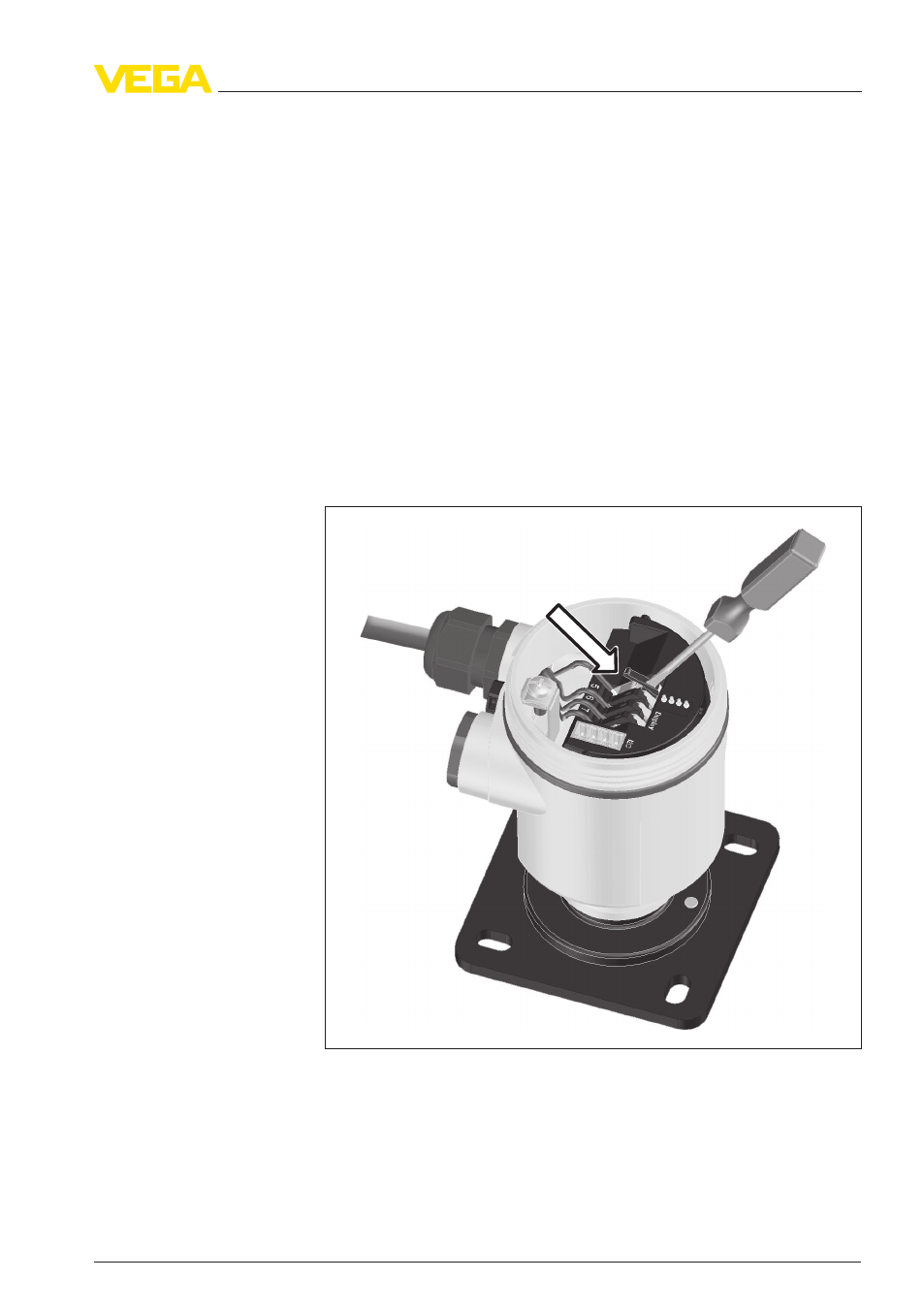

Рис. 9: Подключение к источнику питания: шаги 6 и 7
VEGADIS 61 15
