62 mm
(2.44")
12 mm
(0.47")
7 mm
(0.28")
85 mm (3.35")

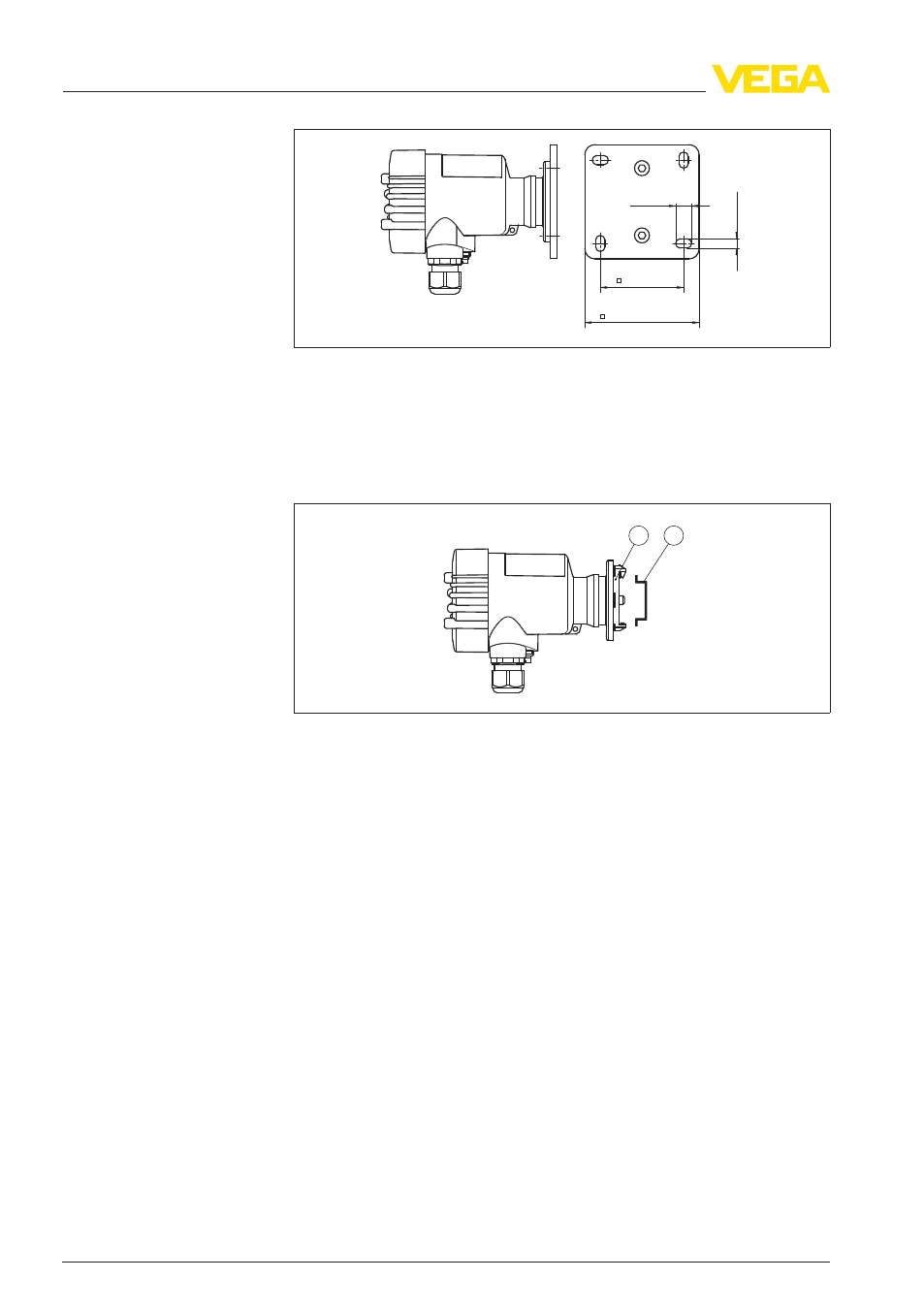

Рис. 6: VEGADIS 61 для монтажа на стене. Монтажная панель - вид снизу.
1
Установочные размеры
VEGADIS
61 для монтажа на несущей рейке поставляется с
соответствующим монтажным адаптером.
1
2
Рис. 7: VEGADIS 61 для монтажа на несущей рейке
1
Адаптерная планка с винтом M4 x 6
2
Несущая рейка
Устройство VEGADIS 61 для монтажа на трубе поставляется в
комплекте с держателем и четырьмя монтажными винтами
M
5 x 12. Держатель монтируется на цоколе устройства VEGADIS
61.
Монтаж на несущей
рейке
Монтаж на трубе
12
VEGADIS
61
4 Монтаж
27720
-RU
-120521
