9
.2
Размеры
Корпус
VEGADIS 61
1
2
3
4
123 mm (4.84")
128 mm (5.04")
112 mm (4.41")
125 mm (4.92")
~ 69 mm
(2.72")
ø 77 mm
(3.03")
~ 69 mm
(2.72")
~ 59 mm
(2.32")
~ 116 mm (4.57")
ø 77 mm
(3.03")
ø 80 mm
(3.15")
ø 84 mm (3.31")
M20x1,5
M20x1,5/
½ NPT
M20x1,5/
½ NPT
M20x1,5/
½ NPT
M20x1,5/
½ NPT

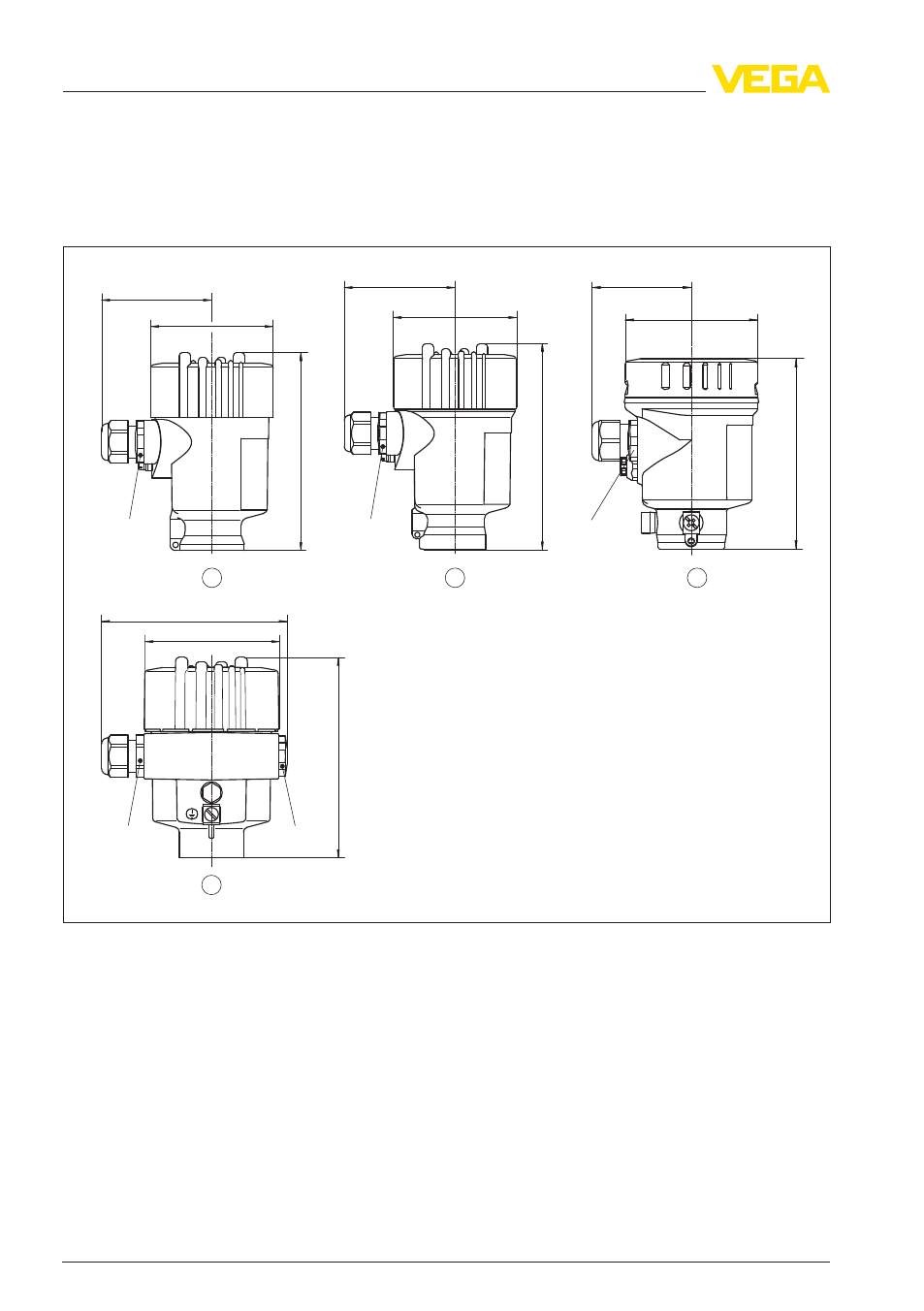

Рис. 15: Исполнения корпуса VEGADIS 61
1
Пластиковый корпус
2
Корпус из нержавеющей стали (точное литье)
3
Корпус из нержавеющей стали, электрополированный
4
Алюминиевый корпус
26
VEGADIS
61
9 Приложение
27720
-RU
-120521
