18
VEGATOR 620...622
Диагностика

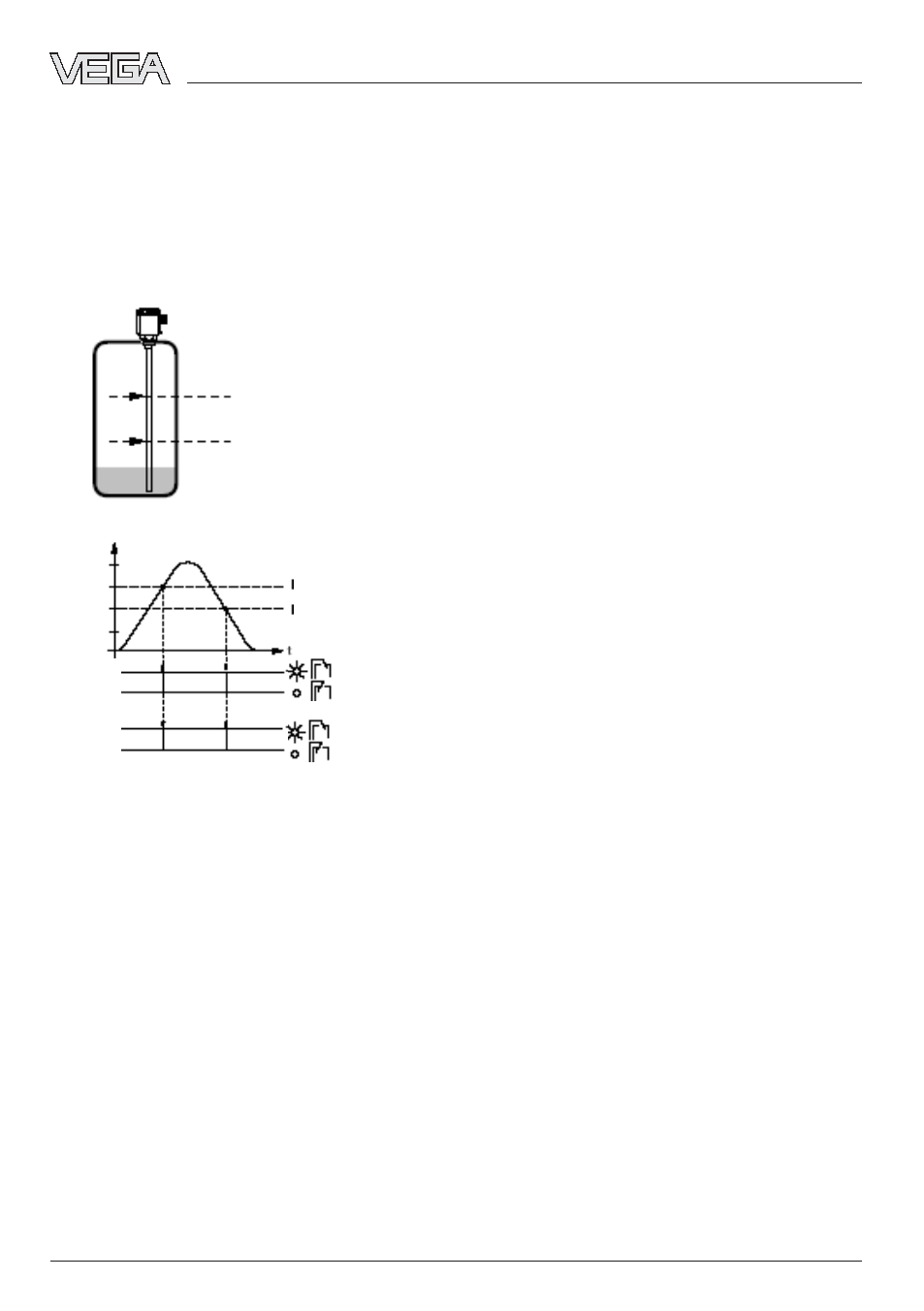

Пример 4
–
VEGATOR 622
–
Контроль двух точек
–
Датчики: вертикально
установленные емкостные зонды
или преобразователи
гидростатического давления
Уровень Max.
Уровень Min.
Уровень/давление
Точка
перекл.
Режим А
Режим В
Реле
12 13 14
12 13 14
Транзистор
проводит
заперт
проводит
заперт
Уровень Max
Уровень Min
Порядок установки
• Установить оба потенциометра (9 и
10) на 0.
• Наполнить емкость до Уровня Min.
• Очень медленно поворачивать
потенциометр-Min (10) по часовой
стрелке, пока не изменится
индикация состояния, т.е индикатор
(2) должен загореться при режиме А и
погаснуть при режиме В.
• Теперь установить потенциометр (9)
на 10.
• Наполнить емкость до Уровня Max.
Индикатор состояния (2) не
изменится.
• Очень медленно поворачивать
потенциометр-Max (9) против часовой
стрелки, пока не изменится
индикация состояния, т.е индикатор
(2) должен погаснуть при режиме А и
загореться при режиме В.
• Закрыть прозрачную крышку (15).
Устройство готово к работе.
Внимание:
VEGATOR 622 можно применять и для
контроля одной точки. В этом случае
потенциометр максимума следует
установить на 0, а для установки одной
точки переключения использовать
потенциометр минимума.
5 Диагностика
5.1 Обслуживание
При нормальной эксплуатации
устройство обслуживания не требует.
5.2 Ремонт
Ремонт требует выполнения действий по
устранению дефектов внутри прибора и
в целях безопасности и соблюдения
гарантийных обязательств может
осуществляться только персоналом
изготовителя. При необходимости
ремонта прибор следует отправить на
завод изготовителя.
Признаки неисправностей, вызванных
неправильной настройкой или
нарушением соединений, а также меры
по их устранению описаны в п. 5.3
"Устранение неисправностей".
