VEGATOR 620...622
15
Настройка
Потенциометр
Потенциометры (1, 9 и 10) обеспечивают
бесступенчатое изменение точки
переключения.
Световые индикаторы
Зеленый (3)
–
имеется напряжение питания
–
готовность к работе
Желтый (2)
–
состояние релейных и транзисторных
выходов:
светодиод горит (реле под током,
транзистор проводит),
светодиод не горит (реле обесточено,
транзистор заперт)
Красный (8)
–
сигнал неисправности

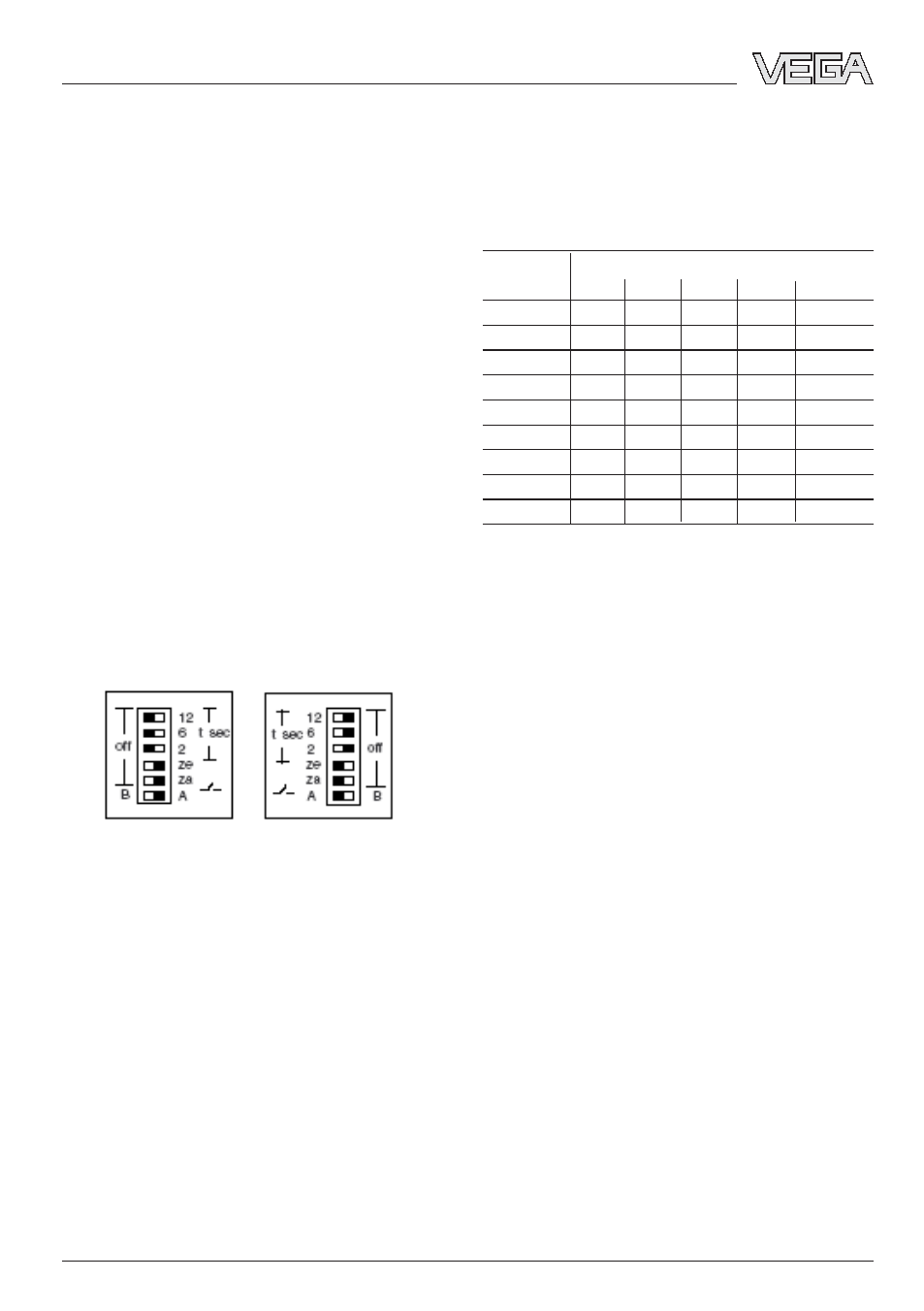

Блок DIL-переключателей (12)
Установка возможно только на снятом с
разъема устройстве.
VEGATOR 620 VEGATOR 621, 622
Переключатели устанавливаются
следующим образом:
–
Переключатель А/В (переключатель
режимов работы):
А - сигнализация максимума (защита
от переполнения),
В - сигнализация минимума (защита от
сухого хода)
–
Переключатель ze и za:
ze - задержка влючения
za - задержка выключения,
–
Переключатели 2, 6, 12:
установка времени задержки - время
включенных переключателей
задержки суммируется, если оба
переключателя включены, то
установка времени действует для
обоих видов задержки (см. таблицу).
Задержка
Переключатель
Вкл./Выкл.
za
ze
2
6
12
0,2 сек.
off
off
off
off
off
0,3 сек.
on
on
off
off
off
2 сек.
on
on
on
off
off
6 сек.
on
on
off
on
off
8 сек.
on
on
on
on
off
12 сек.
on
on
off
off
on
14 сек.
on
on
on
off
on
18 сек.
on
on
off
on
on
20 сек.
on
on
on
on
on
4.2 Порядок настройки
Для настройки устройства выполнить
следующее:
–
Установить разъем.
–
Подключить к разъему провода в
соответствии с требованиями.
–
Закрыть входные клеммы
разделительной камерой (4).
–
Установить желаемый режим
работы (А/В) на блоке DIL-
переключателей (12).
–
Выключить задержку включения и
выключения на блоке DIL-
переключателей (12): ze, za, 2, 6, 12
в поз. "off".
–
Вставить устройство в разъем.
–
Включить напряжение питания -
загорится зеленый индикатор (3).
–
Установить точку переключения (см.
п. 4.3 "Установка точки
переключения).
–
При необходимости установки
времени интеграции (задержки вкл./
выкл.), снова снять устройство с
разъема и установить время на
блоке DIL-переключателей (12).
