10

VEGATOR 620...622

Монтаж

2 Монтаж

Общие указания

Устройства формирования сигнала серии
600 состоят из собственно устройства и
разъема для монтажа на несущей рейке
по DIN 46277.

Питающее напряжение подключается к
контактам разъема 9 и 10.

Для обеспечения питания смежных
устройств формирования сигнала серии
600 их можно запараллелить через
контакты L1 и N с помощью перемычек
(входят в комплект поставки).

Внимание!

Перемычки нельзя использовать на
отдельном устройстве или на конце ряда
устройств. В противном случае создается
опасность короткого замыкания или
контакта с рабочим напряжением.

Устройство формирования сигнала
должно устанавливаться вне
взрывоопасной зоны, либо должны быть
обеспечены специальные условия
взрывозащиты.

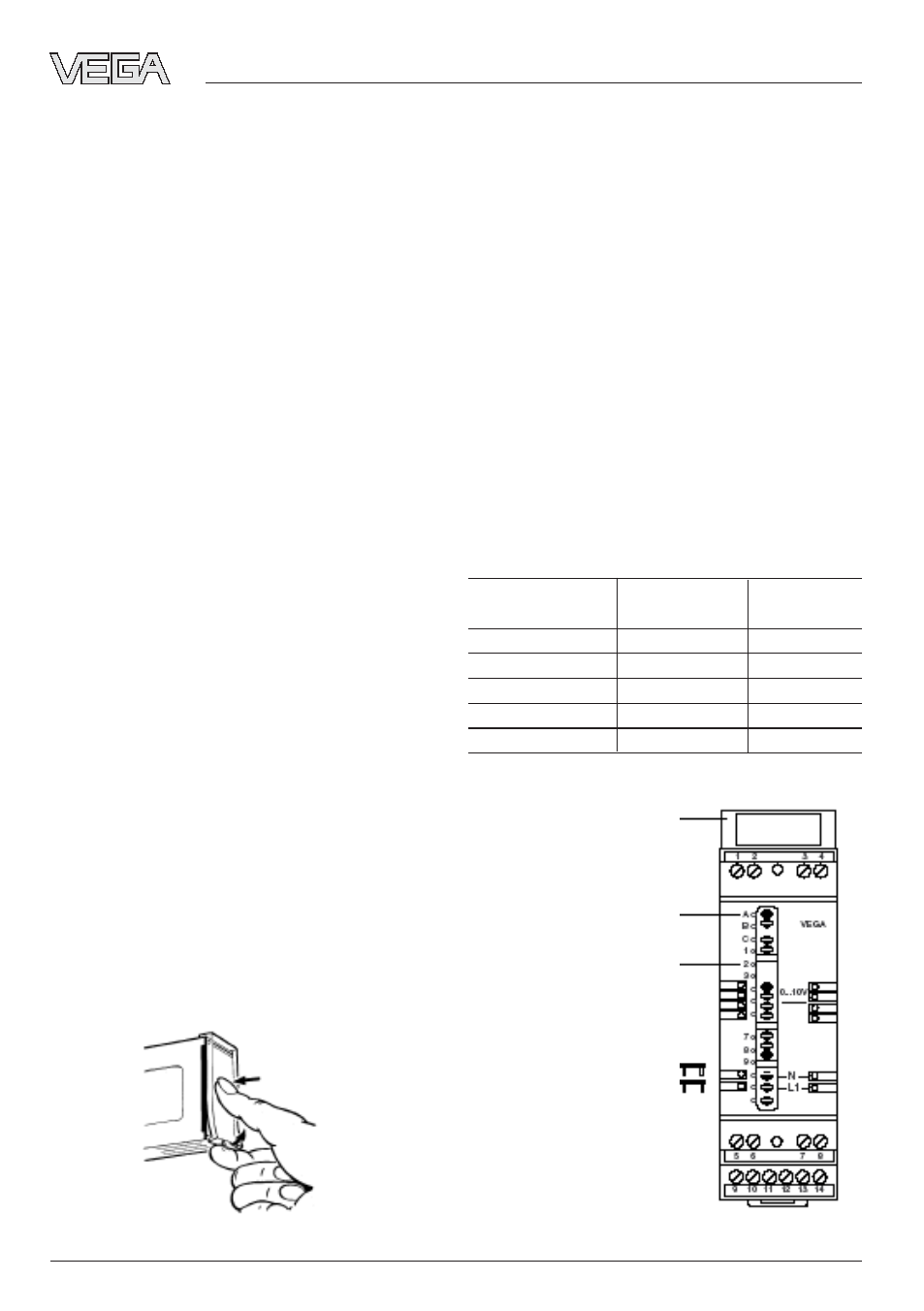

Прозрачная крышка

Для защиты прибора от случайного или
несанкционированного доступа его
передняя панель после настройки может
быть закрыта прозрачной крышкой (см.
рис. ниже).

Кодирование

Для обеспечения соответствия разъема
и типа устройства формирования сигнала
разъем снабжен штырьками, а само
устройство - соответствующими гнездами
(механическая кодировка).

Устройства с маркировкой Ex

Устройства с маркировкой Ex имеют
специальный кодирующий штырек.

Кодировка является частью обеспечения
взрывозащиты. Кодирующие штырьки
устройства и взрывозащиты,
поставляемые в комплекте с
VEGATOR...Ex, должны быть вставлены в
устройство самим пользователем в
соответствии со схемой ниже.

Кодировка

Кодировка

устройства

Ex

VEGATOR 620

2

-

VEGATOR 621

2

-

VEGATOR 622

2

-

VEGATOR 621Ex

2

A

VEGATOR 622Ex

2

A

Разделительная камера
(всегда должна быть
установлена на
устройстве Ex)

Кодировка Ex

Кодировка
устройства
VEGATOR 620...622

Перемычки
