16
VEGATOR 620...622
Настройка

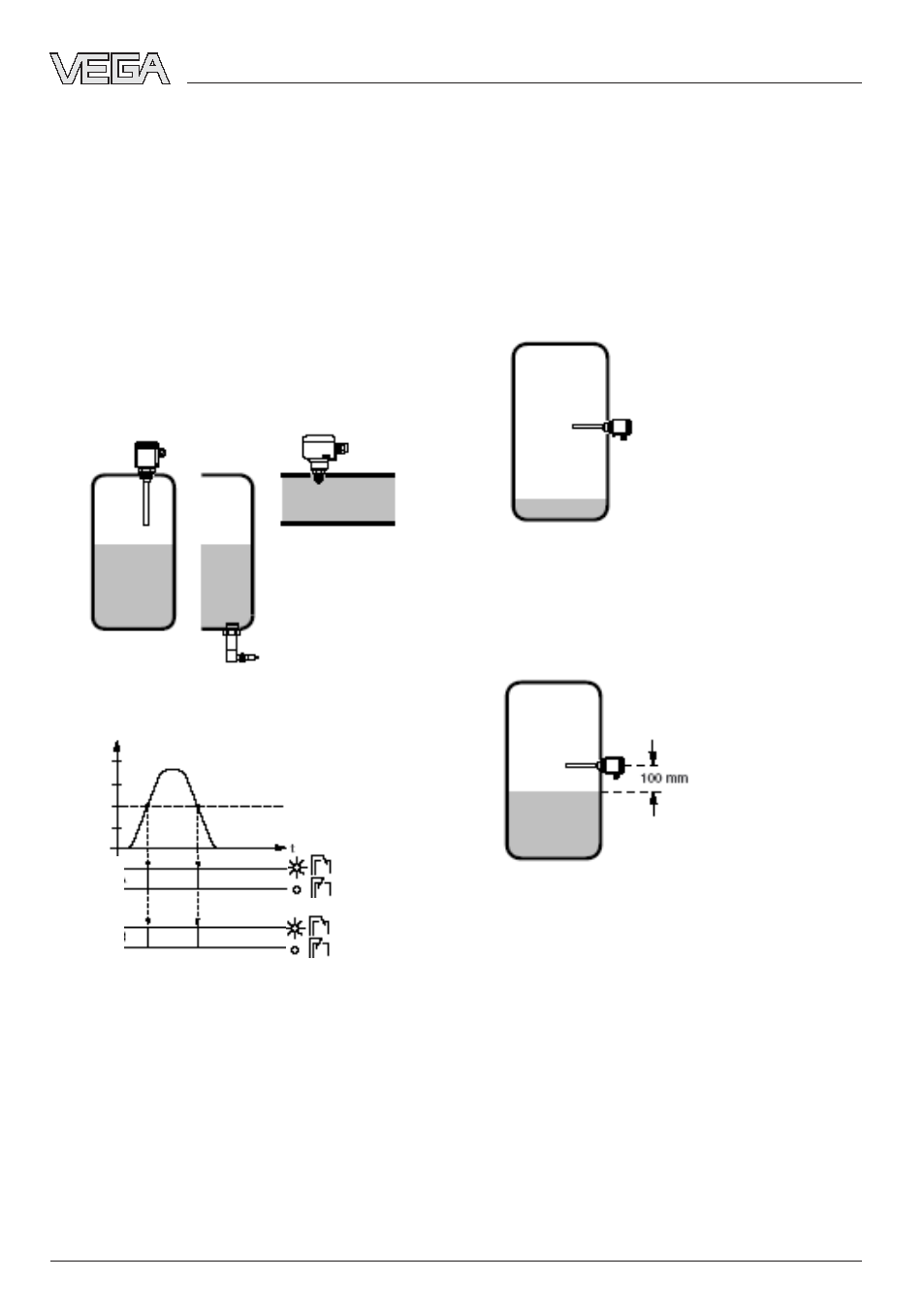

4.3 Установка точки переключения
Пример 1: режим работы А
(защита от переполнения)
–
VEGATOR 620, 621
–
Контроль одной точки
–
Датчики: вертикально установленные
емкостные зонды, преобразователи
гидростатического давления,
преобразователи рабочего давления
Емкостной
зонд
Преобразователь
рабочего давления
Преобразователь
гидростатического давления
Уровень/давление
Точка
перекл.
Режим А
Режим В
Реле
12 13 14
12 13 14
Транзистор
проводит
заперт
проводит
заперт
Порядок установки
• Установить потенциометр (1) на 10.
• Наполнить емкость до желаемого
уровня или давления.
• Очень медленно поворачивать
потенциометр (1) против часовой
стрелки, пока не изменится, т.е. не
погаснет индикатор состояния (2).
• Закрыть прозрачную крышку (15).
Устройство готово к работе.
Пример 2: режим работы В
(защита от сухого хода)
–
VEGATOR 620, 621
–
Контроль одной точки
–
Датчики: горизонтально
установленные емкостные зонды или
емкостные зонды, не чувствительные
к налипанию продукта
Емкостной
зонд
Порядок установки
• Установить потенциометр (1) на 0.
• Наполнить емкость до 100 мм под
зондом.
• Очень медленно поворачивать
потенциометр (1) по часовой стрелке,
пока не изменится индикация
состояния, т.е индикатор (2) должен
загореться при режиме А и погаснуть
при режиме В. Отметить положение
потенциометра (1).
• Наполнить емкость так, чтобы зонд
был полностью покрыт продуктом
(стандартно - на 100 мм выше зонда).
Индикатор состояния (2)
соответственно изменится.
