VEGATOR 620...622
Настройка
4 Настройка

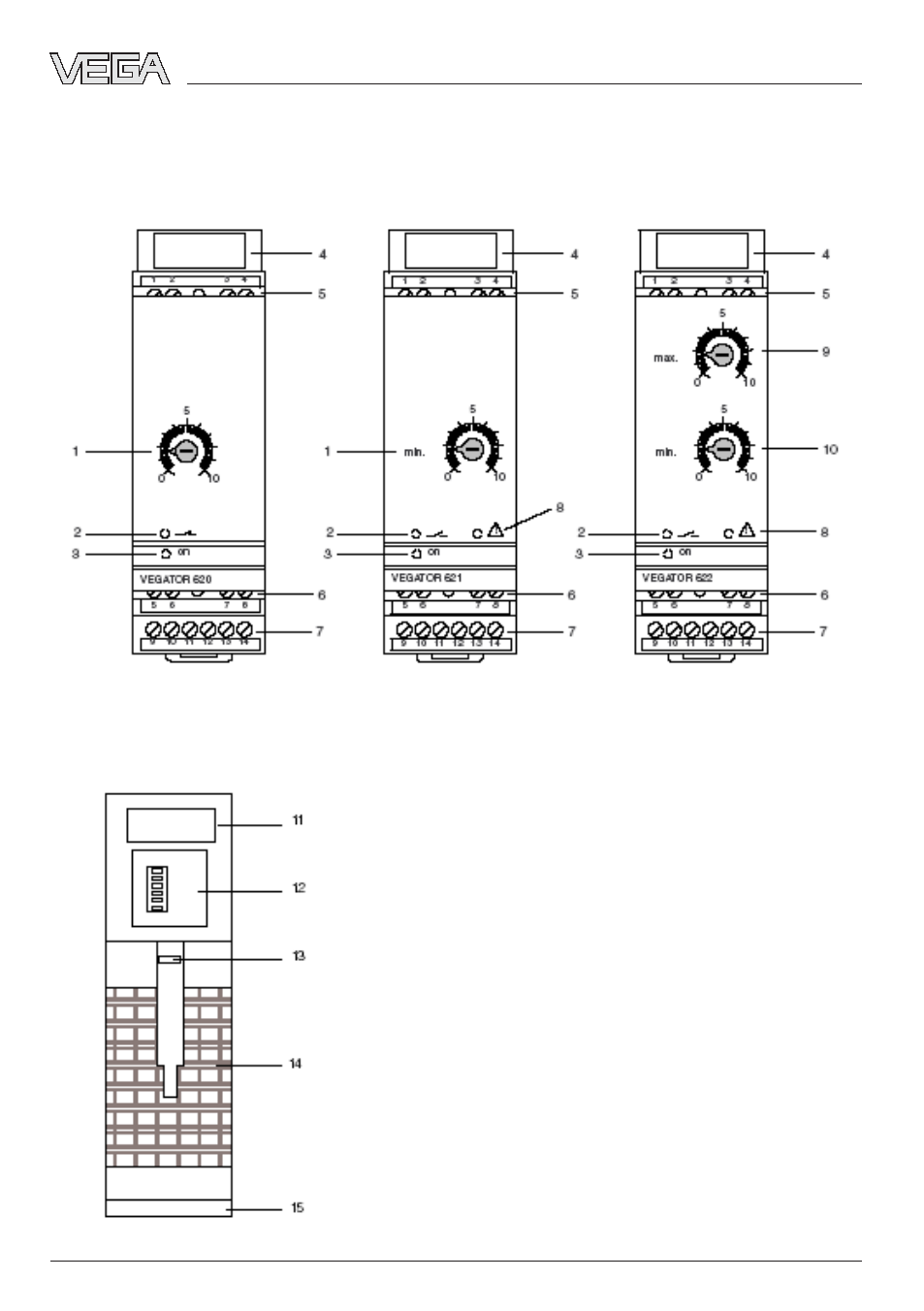

4.1 Индикация и элементы настройки
Вид сбоку (сверху)
1
Потенциометр для установки точки
переключения
2
Индикатор состояния выходов
3
Индикатор включения питания
4
Разделительная камера
5
Входные контакты
6
Контакты транзисторного выхода
7
Контакты питания и релейного
выхода
8
Индикатор неисправности
9
Потенциометр для точки
переключения max.
10 Потенциометр для точки
переключения min.
11 Штрих-код и серийный номер
12 Блок DIL-переключателей
13 Крепежные винты
14 Вентиляционное отверстие
15 Прозрачная крышка
