28 VEGAFLEX 55K
Пуск в эксплуатацию
Могут быть показаны следующие кривые:
Кривая грубых значений (красная)
Красная кривая представляет абсолютный
сигнал, который детектируется приемником
VEGAFLEX. Наряду с полезным эхо эта
кривая содержит также ложные сигналы.
Наивысшая амплитуда принимается за эхо
уровня заполнения. Перепроверьте с
помощью лота , соответствует ли значение
полезного эхо фактическому расстоянию до
уровня наполнения. Если эти значения не
совпадают, Вы должны с помощью функции
„Empty vessel profile“ погасить
доминирующие ложные эхо.
Профиль резервуара (голубая)
Эта кривая в обычном состоянии
отображает начало и конец резервуара.
Чтобы погасить ложные эхо, Вы можете с
функцией „Empty vessel profile“ изменить
голубую кривую профиля резервуара.
Базисная линия (зеленая)
Все амплитуды красной кривой,лежащие
ниже зеленой базисной линии, подавляются
(звонки, шумы, ложные эхо и т.д.) Все
всплески амплитуды над этой линией
являются возможными эхо, которые
анализируются программным
обеспечением.
Логарифмическая кривая грубых
значений (черная)
Кривая отображает разницу между кривой
грубых значений (красная) и базисной линией
(зеленая). Для этой кривой используется
шкала с правой стороны(dB).
Документирование
Если Вы нажмете „Doсumentation“,
актуальная кривая эхо будет введена в
память.

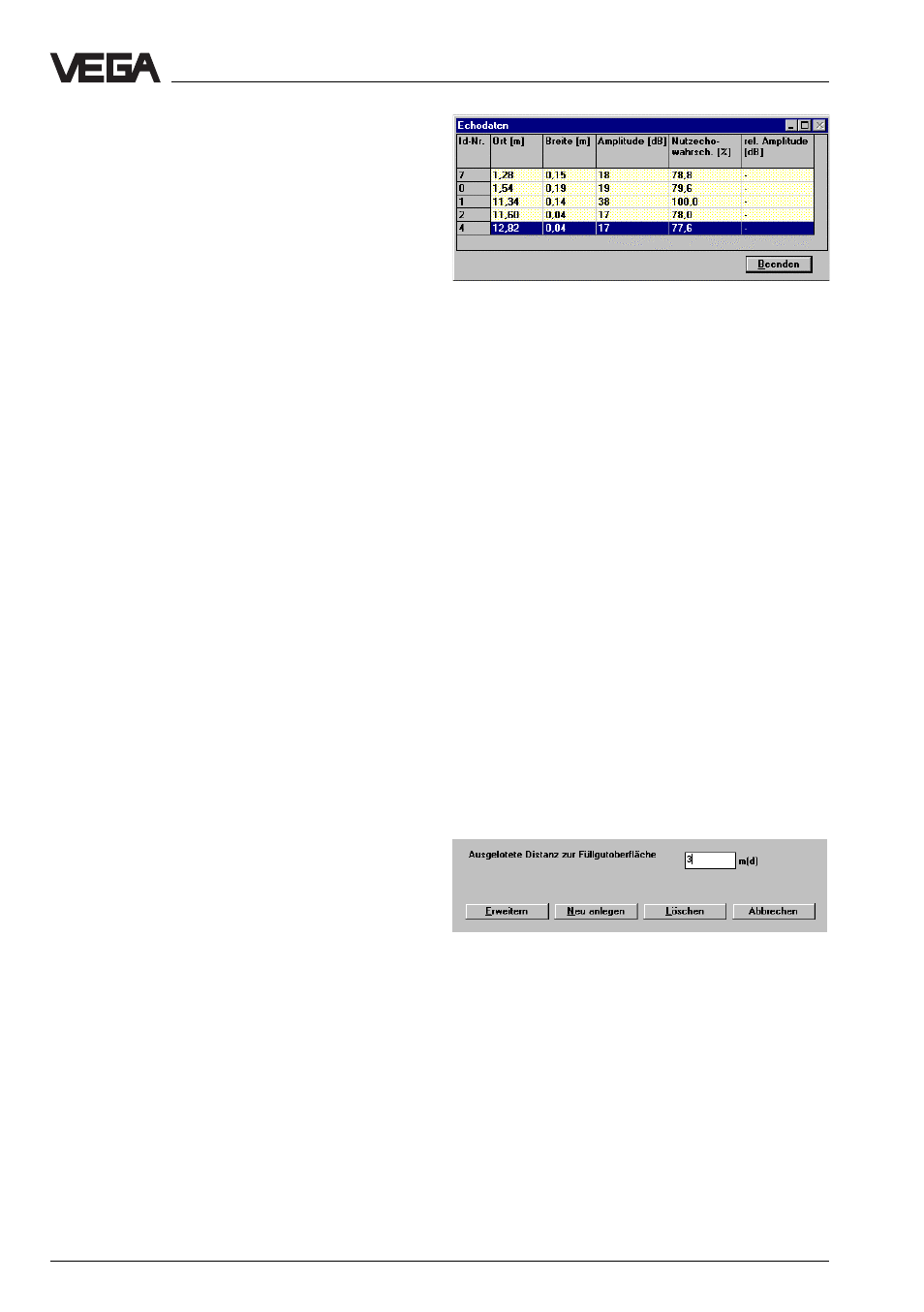

Данные эхо
Если Вы нажмете на „Echo datа“, то
высветится окно, в котором будут
напечатаны все определенные датчиком эхо
данными в dB и вероятностью определения
измеряемой величины.
Старт
Если Вы нажмете на „Start“, кривая эхо будет
непрерывно актуализироваться. С „Stop“
актуализация будет закончена.
Профиль пустого резервуара
С помощью функции в этом окне Вы можете
отфильтровать ложные эхо. Голубая кривая
профиля пустого резервуара в окне эхо
отражает актуальный профиль пустого
резервуара.
Определите с помощью лота уровень
заполнения. Если датчик вместо замеренного
лотом уровня наполнения признал ложное эхо
за вероятное эхо, Вы можете его
отфильтровать. Выберите функцию „Create
new“. Задайте замеренную лотом дистанцию
до заполняющего материала. Все ложные эхо,
лежащие в диапазоне заданной дистанции,
автоматически отфильтровываются.
Обратите внимание на то, что, что при этом
меняется также голубая кривая профиля
пустого резервуара
С „Update“ Вы можете расширить профиль
пустого резервуара, если с понижением уровня
наполнения появляются новые ложные эхо.
Если Вы хотите существующий профиль
удалить, нажмите на „Delete“.
