VEGAFLEX 55K
19
-
+
ESC
OK
Tank 1
m (d)
12.345
S E N S O R
D I S P L AY
1
2
3
4
5
6
7
8
OK
-
+
ESC
-
+
Display
5
6
7
8
Communication
2 -
4-20mA
+ 1
2.23272
Электрическое подключение
VEGADIS 50
M20x1,5

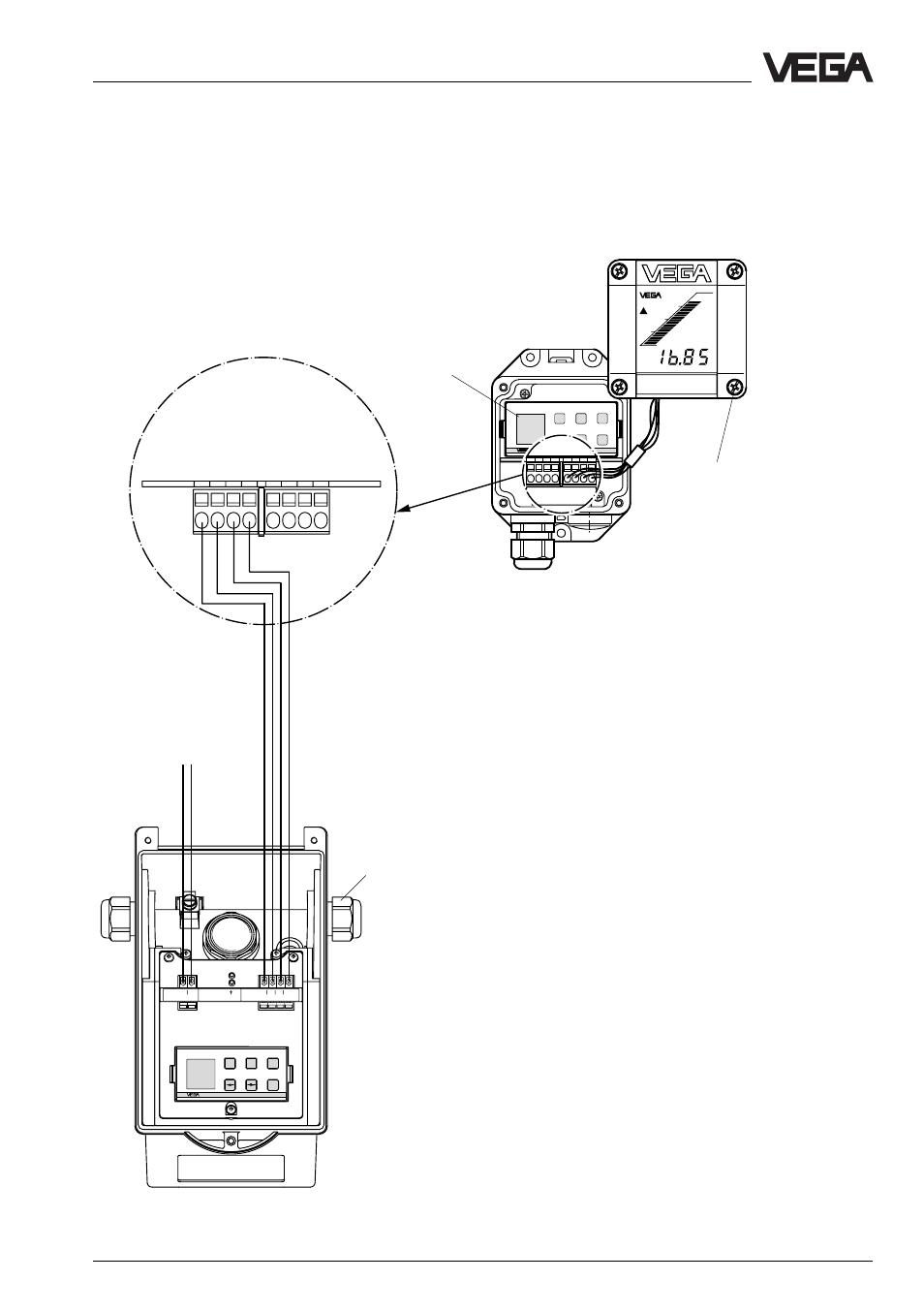

3.3 Подключение индикаторного
устройства VEGADIS 50
Отвинтите 4 винта на крышке корпуса
VEGADIS 50. Вы можете облегчить процесс
подключения, зафиксировав крышку корпуса
во время подключения с помощью
закрепляющих винтов.
Модуль
управления
Закрепляющие
винты
ВЫХОД
(к датчику)
ДИСПЛЕЙ
(iна крышке
индикатора)
4 … 20 mA
пассивный
к VEGADIS 50
(использовать экранированный
кабель. См. Рис 3.1 a или
Рис. 3.1 b)
Двухпроводный датчик
(loop powered)
