26
VEGAFLEX 55K
250 ... 350
Ω
+
-
Пуск в эксплуатацию
VEGACONNECT 2/3
4.3 Управление с помощью ПЭВМ
Подключение
ПЭВМ с обслуживающей программой VVO
(VEGA Visual Operating ab Version 2.80) может
быть подключена
- к датчику или
- к сигнальному проводу.
ПЭВМ с датчиком
Для подключения ПЭВМ к датчику Вам
понадобиться интерфейсный адаптер
VEGACONNECT 2 или 3. Подключите VEGA-
CONNECT 2/3 в предусмотренное для этого
CONNECT-гнездо в датчике.

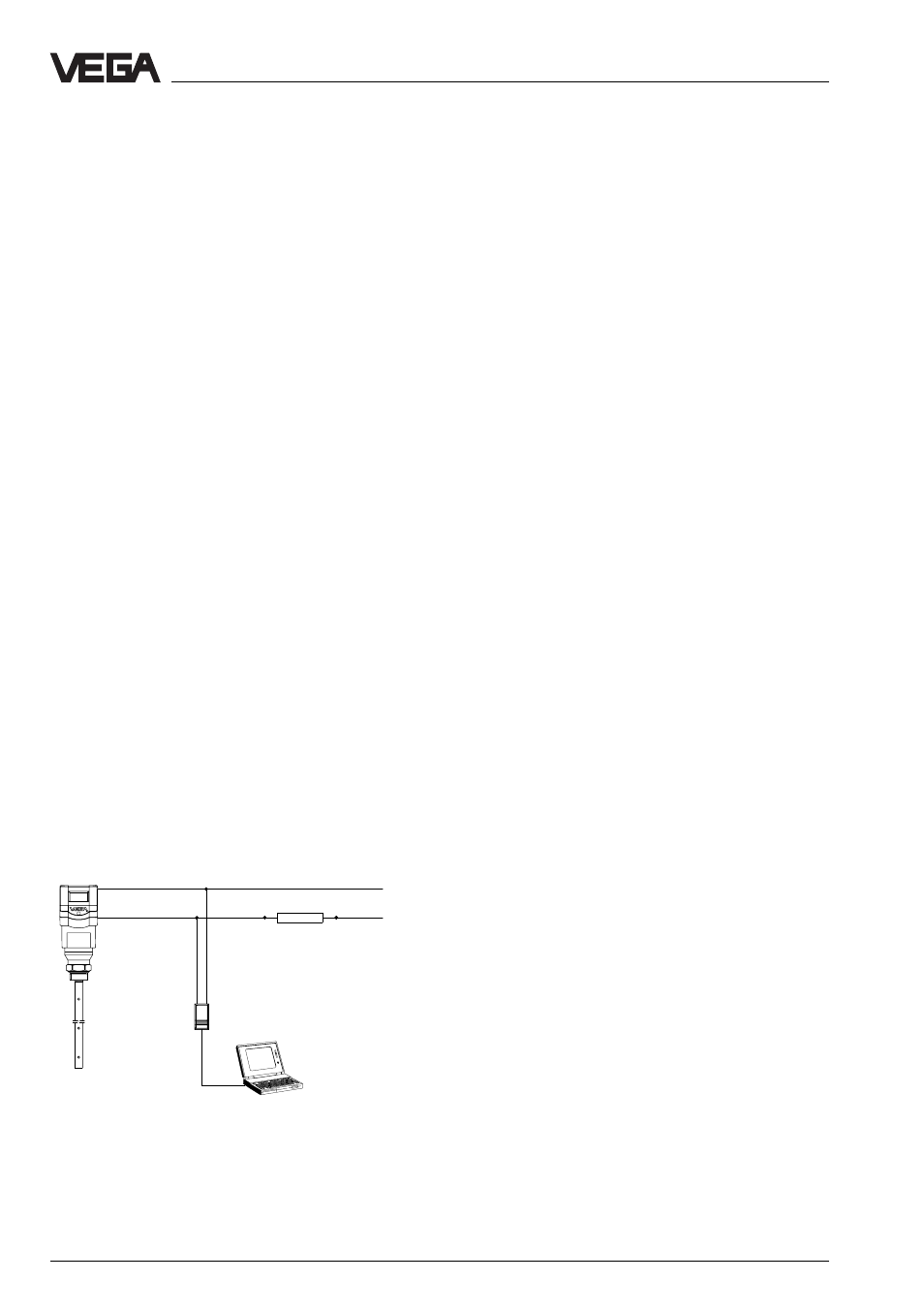

ПЭВМ на сигнальном проводе
Подключите двухжильный провод
VEGACONNECT 2 / 3 с помощью клемм к
питающему проводу датчика
(двухпроводный датчик) . Если
сопротивление, подключенных к питающему
проводу систем (SPS, источник тока и т.д.)
меньше 250 Оhm, то на время настройки
нужно включить в питающий провод
сопротивление 250 … 350 Ohm. Цифровые
сигналы, моделирующие сигнальный провод
сильно ослабляются через маленькое
сопротивление системы (короткое
замыкание), так что связь с ПЭВМ была бы
нарушена.
Когда Вы подключили ПЭВМ с программным
обеспечением VVO к своей измерительной
системе
• Подайте питание на подключенный датчик.
Первые 10 … 15 Sec. датчик начинает
потреблять ток примерно 22 mA
(самоконтроль), а затем потребляет ток
пропорциональный уровню заполнения или
дистанции (4 … 20 mA).
• Запустите программу VVO на вашей
ПЭВМ.
• Выберите на экране с помощью кнопки
курсора или мыши пункт „Planning“ и
нажмите „OK“.
Вы должны выбирать „Planning“ только
тогда, когда Вы имеете право изменять
параметры приборов. В иных случаях
выбирайте „Operator“ или „Maintenance“.
В окне „User identification“ Вас спросят
имя и пароль.
• Для пуска в эксплуатацию (Planning)
укажите под именем и паролем: „VEGA“ .
Большие и прописные буквы при этом не
учитываются.
VVO автоматически определяет тип
подключенного датчика и покажет Вам через
несколько секунд с каким датчиком
состоялось соединение.
Если Вы не получили соединение с датчиком,
пожалуйста перепроверьте:
- Питающее напряжение должно быть
минимально15 V при 4 mA или 14 V при
22 mA .
- Если VEGACONNECT 2 / 3 подключен
непосредственно к проводу датчика ,
сопротивление нагрузки должно
составлять 250 … 350 Ohm .
- Вы должны использовать
VEGACONNECT 2 или 3 . Более старые
варианты VEGACONNECT не совместимы.
Более подробно о настройке с ПЭВМ и
программным обеспечением VVO Вы найдете
в руководстве по эксплуатации программного
обеспечения VEGA Visual Operating (VVO).
