VEGAFLEX 55K
17
Электрическое подключение
OK
-
+
ESC
-
+
Display
5
6
7
8
Communication
2 -
4-20mA
+ 1
2.23272

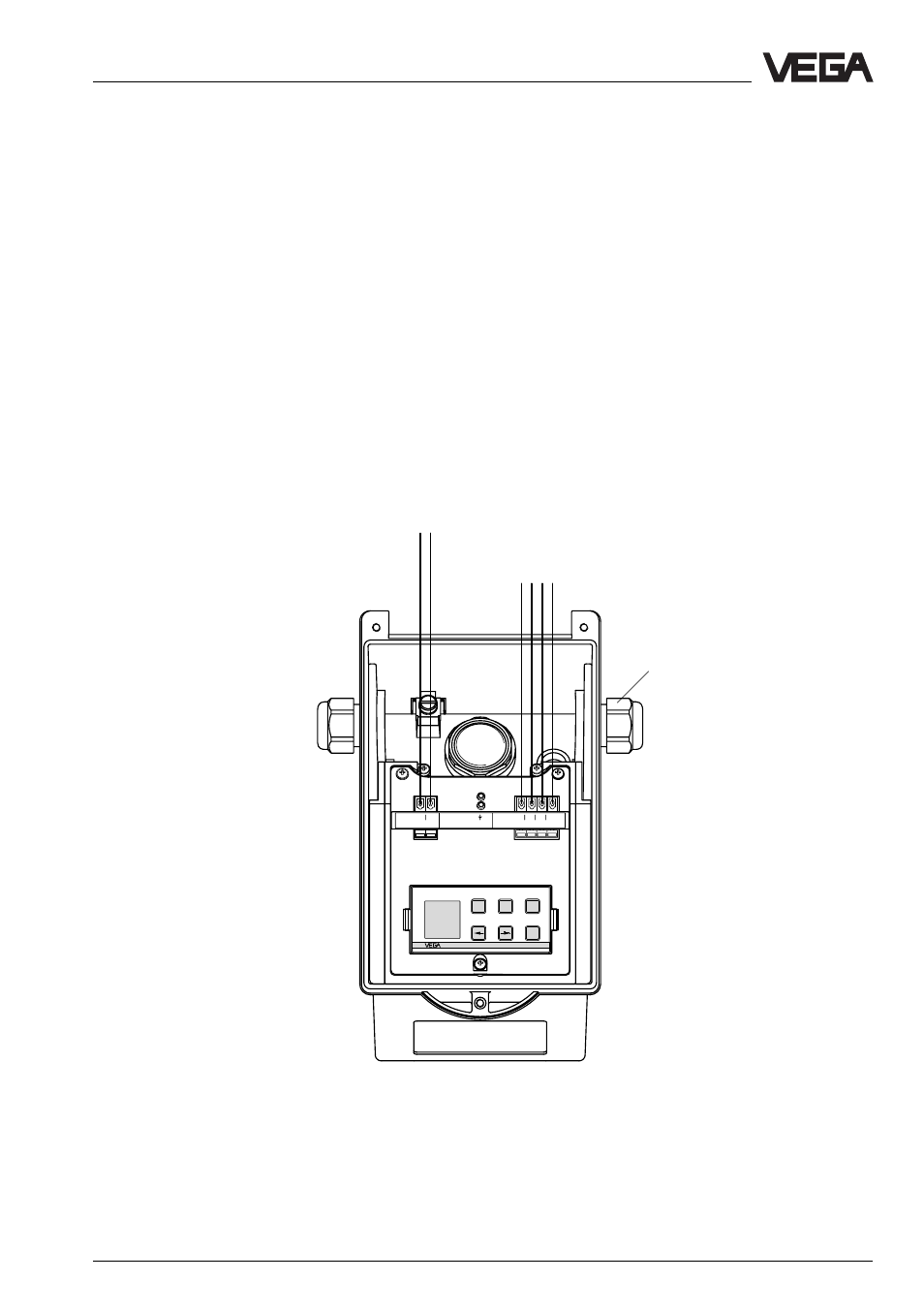

3.2 Подключение датчика
• Открутите три резьбовых пробки на
верхней стороне датчика.
• Откройте крышку датчика.
• Открутите накидную гайку крепления
кабеля и сдвиньте ее немного на
подключающий кабель.
• Возьмите резиновое уплотнение из
крепления кабеля и сдвиньте его немного
Удалите оплетку подключающего кабеля
примерно на длину 10 cm .
• Вставьте кабель через крепление кабеля
в датчик.
• Подключите провода. Нажмите вниз на
углубление белой лапки клеммы
маленькой отверткой и вставьте
медную жилу провода в отверстие
клеммы. Проверьте фиксацию провода в
клемме его легким потягиванием.
• Снова закрутите накидную гайку
крепления кабеля и надежно ее затяните.
Двухпроводная схема (аналоговая)
(loop powered)
1)
4 … 20 mA пассивный означает, что датчик
потребляет ток 4 … 20 mA зависящий от
уровня наполнения (потребитель).
4 … 20 mA
пассивный
1)
К индикаторному устройству на
крышке датчика или к внешнему
индикаторному устройству
VEGADIS 50
M20 x 1,5
(диаметр
подключающего
кабеля
5 … 9 mm)
