Электрическое подключение
- +
Shield
Supply: 20...36V DC/4...20mA HART
+
2 1
1 2
-
2.23272
1
4-20mA
+ - 2
Communication
8 7 6 5
Display
OK
- + ESC

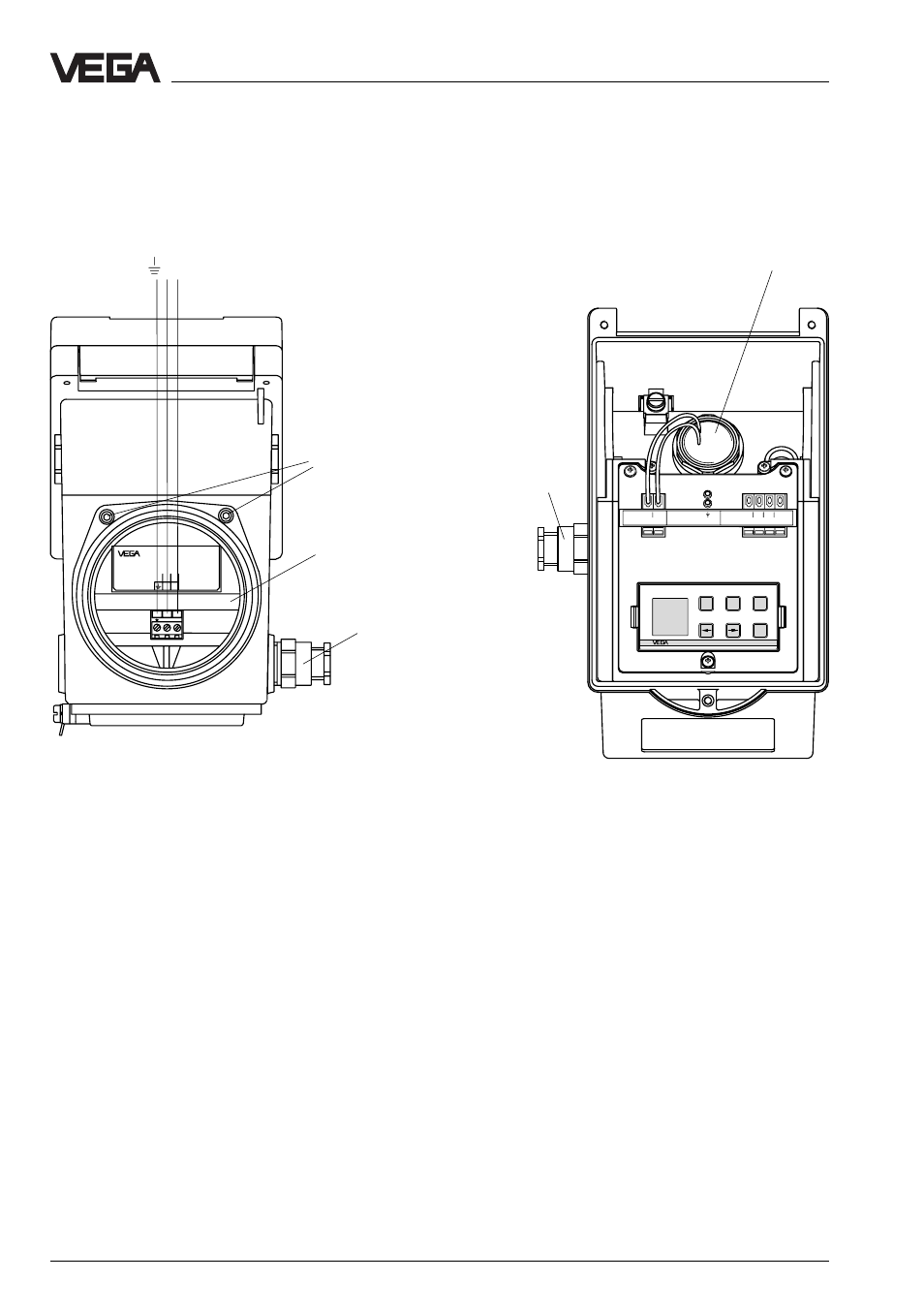

Exd-Исполнение (Loop-powered с герметичной клеммной коробкой)
EEx d-клеммная коробка
(Открывание в Ex-области не допустимо)
4 … 20 mA
пассивный
1)
Фиксирование
крышки
Exd-клеммная
коробка
1 /
2
“ NPT EEx d
(диаметр
подключающего
кабеля
3,5 … 8,7 mm)
1) 4 … 20 mA пассивный означает, что датчик
потребляет ток 4 … 20 mA зависящий от
уровня наполнения (потребитель).
Клеммная коробка модуля настройки и
индикатора
(Открывание в Ex-области допустимо)
Exd-защищенный
подвод к Exd-
клеммной коробке
1 /
2
“ NPT EEx d
(Диаметр
подключающего
кабеля к Exd-
клеммной коробке
3,5 … 8,7 mm)
