5 Настройка
PACTware/DTM Collection 01/2014 • Установка и первые шаги
28243-R
U-131205
возможна только в том случае, если в проект уже вставлен
соответствующий DTM (например VEGACOM 558).
3. Далее в проект добавляются DTM для отдельных карт в
составе системы VEGALOG. В данном примере в систему
входят следующие карты: VEGALOG CPU, VEGACOM 558,
VEGALOG 571 EP.
4. DTM "VEGALOG 571 EP" соответствует входной карте
VEGALOG, к которой подключаются датчики с цифровым
выходом Profibus PA. Имеется также DTM "VEGALOG
571 EV" для входной карты другого типа, к которой можно
подключить только датчики с соответствующим цифровым
выходом. Из каталога устройств необходимо выбрать DTM
для датчиков, которые можно подключить к используемой
входной карте, и перенести их в окно проекта.
Если датчик уже подключен, то можно также выполнить
его поиск с помощью PACTware. В этом случае сначала
нужно переключить DTM VEGALOG 571 в режим Online
(правой кнопкой мыши "Установить связь"), а потом
запустить автоматический поиск (правой кнопкой мыши
"Дополнительные функции - Поиск устройств").

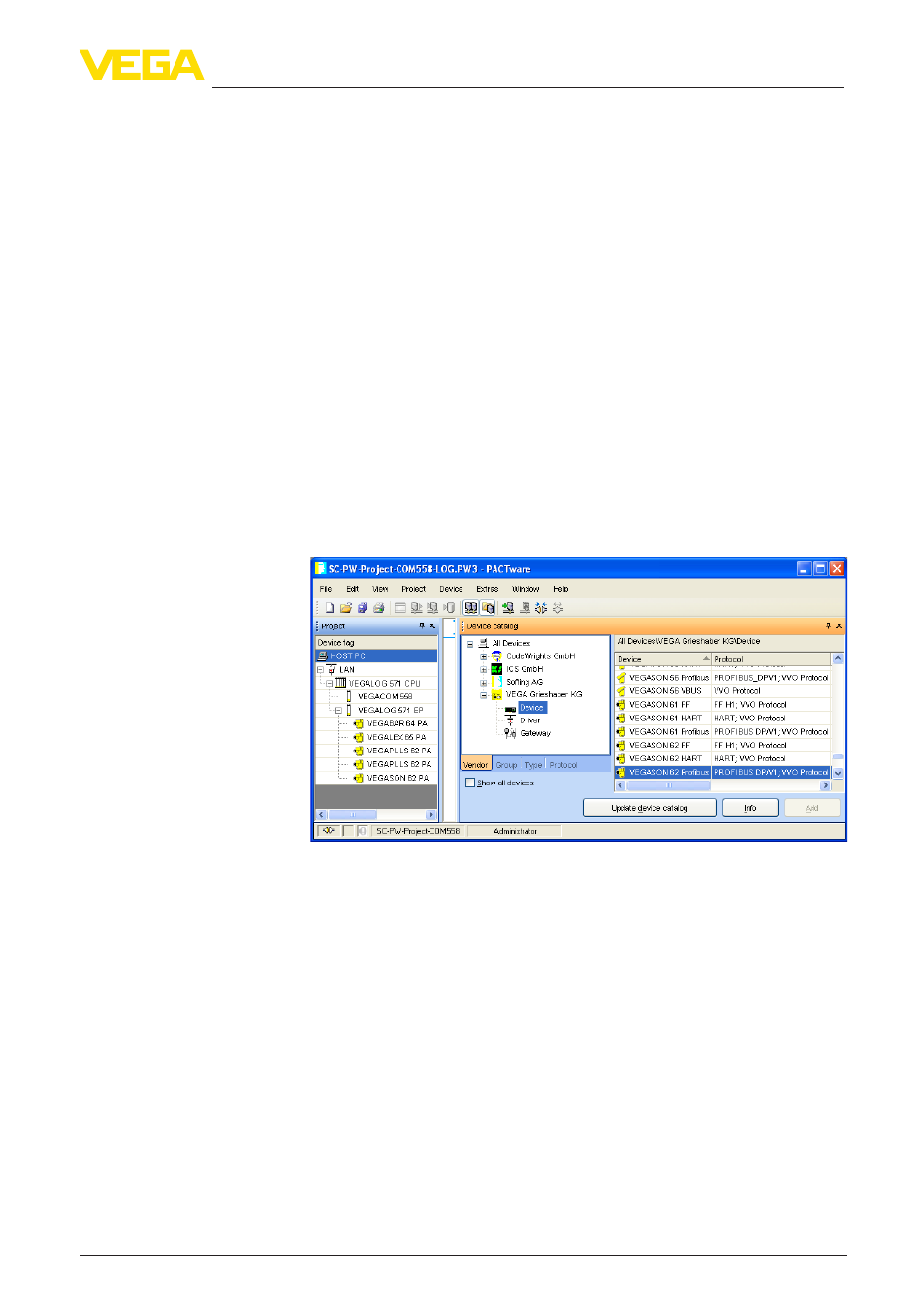

Рис. 7: Проект с VEGALOG 571 и датчиками Profibus PA
5.4 Параметрирование (синхронизированный
режим)
При параметрировании в синхронизированном режиме, DTM
будет пытаться всегда поддерживать соответствие этого
экземпляра данных, а также сохраненных в DTM данных, с
данными в устройстве. Для этого при установлении связи будет
считываться из устройства и копироваться в этот экземпляр
данных DTM весь набор данных устройства. Этот режим работы
соответствует стандартному поведению VEGA-DTM.
После создания проекта можно выполнять параметрирование
желаемого устройства. Для этого необходимо открыть
соответствующий DTM либо двойным щелчком на этом DTM в
окне проекта, либо выбрав опцию "Параметры" из меню, которое
раскрывается щелчком правой кнопкой мыши на DTM.
