5.3 Пример проекта
Создание проекта для датчика VEGA
Ниже описано создание типичного проекта с датчиком,
подключенным, например, к ПЛК. Для облегчения создания
проекта и исключения ошибок рекомендуется использовать
"Помощник проекта VEGA", посредством которого все
компоненты будут найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Offline,
в проект добавляются следующие DTM:
1. Сначала в Каталоге устройств в категории "Драйвер"
выбрать DTM "VEGACONNECT 4" и перенести его двойным
щелчком в окно проекта.
2. В Каталоге устройств в категории "Устройство" выбрать
желаемый DTM датчика и перенести его в окно проекта.
Выдается запрос, как выполнено подключение: через
"HART" или "I2C". Если VEGACONNECT установлен прямо на
датчике, нужно выбрать тип "I2C". При подключении через
линию 4 … 20 mA, нужно выбрать тип "HART".
3. Открыть DTM датчика двойным щелчком по нему в окне
проекта и выполнить необходимые установки датчика, см. гл.
"Параметрирование".

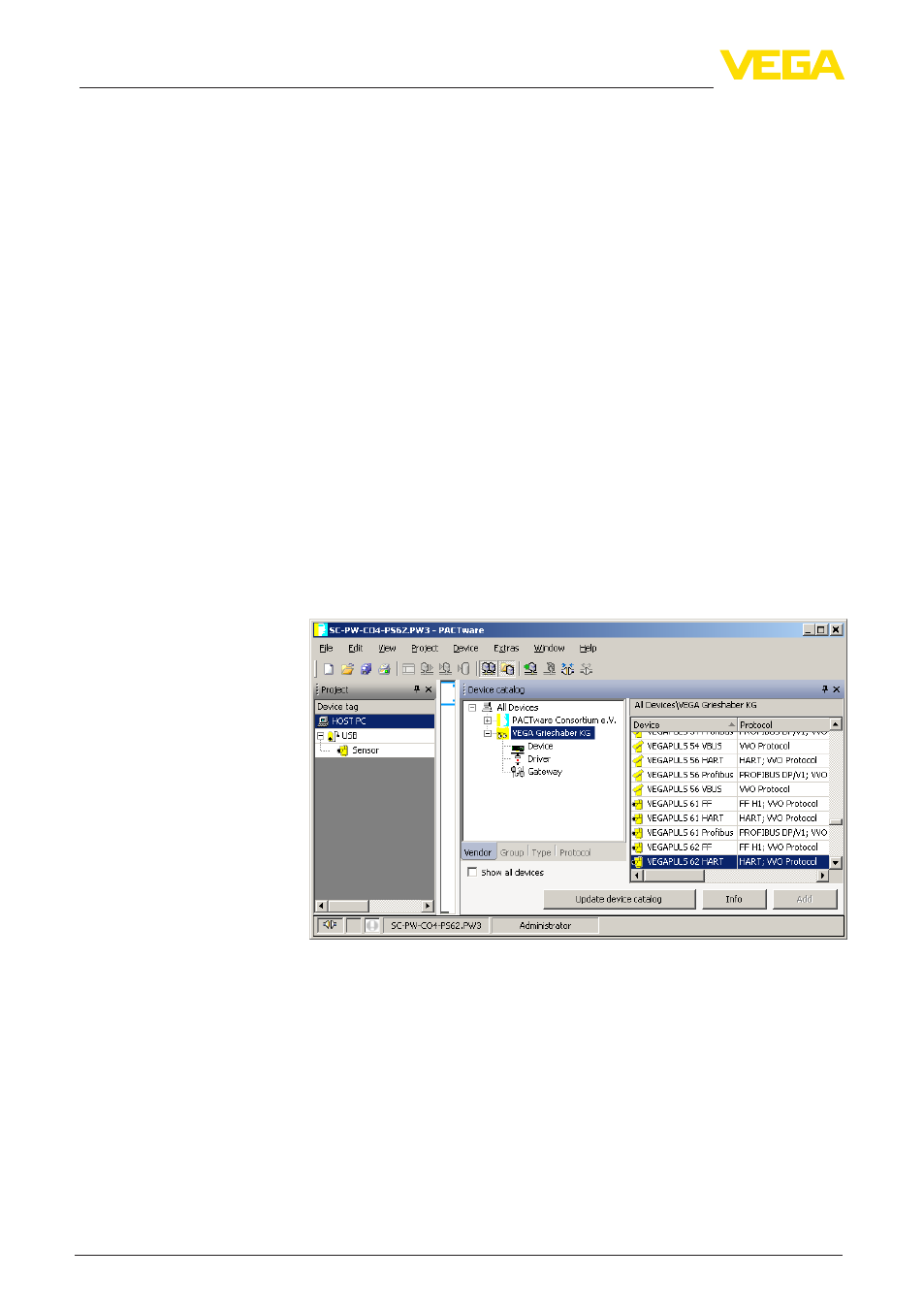

Рис. 4: Проект с VEGAPULS
Создание проекта для VEGAMET 391 с датчиком
Далее описан пример типичного проекта для датчика,
подключенного к устройству формирования сигнала VEGAMET
391. В этом примере связь с VEGAMET 391 осуществляется
через порт USB. Для облегчения создания проекта и
исключения ошибок рекомендуется использовать "Помощник
проекта VEGA", посредством которого все компоненты будут
найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Offline,
в проект добавляются следующие DTM:
Подключение датчика
через VEGACONNECT
Подключение VEGAMET
391 через USB
