5 Настройка
PACTware/DTM Collection 01/2014 • Установка и первые шаги
28243-R
U-131205
5. Двойным щелчком открыть DTM устройства VEGAMET
и датчика и ввести желаемые установки, см. гл.
"Параметрирование".

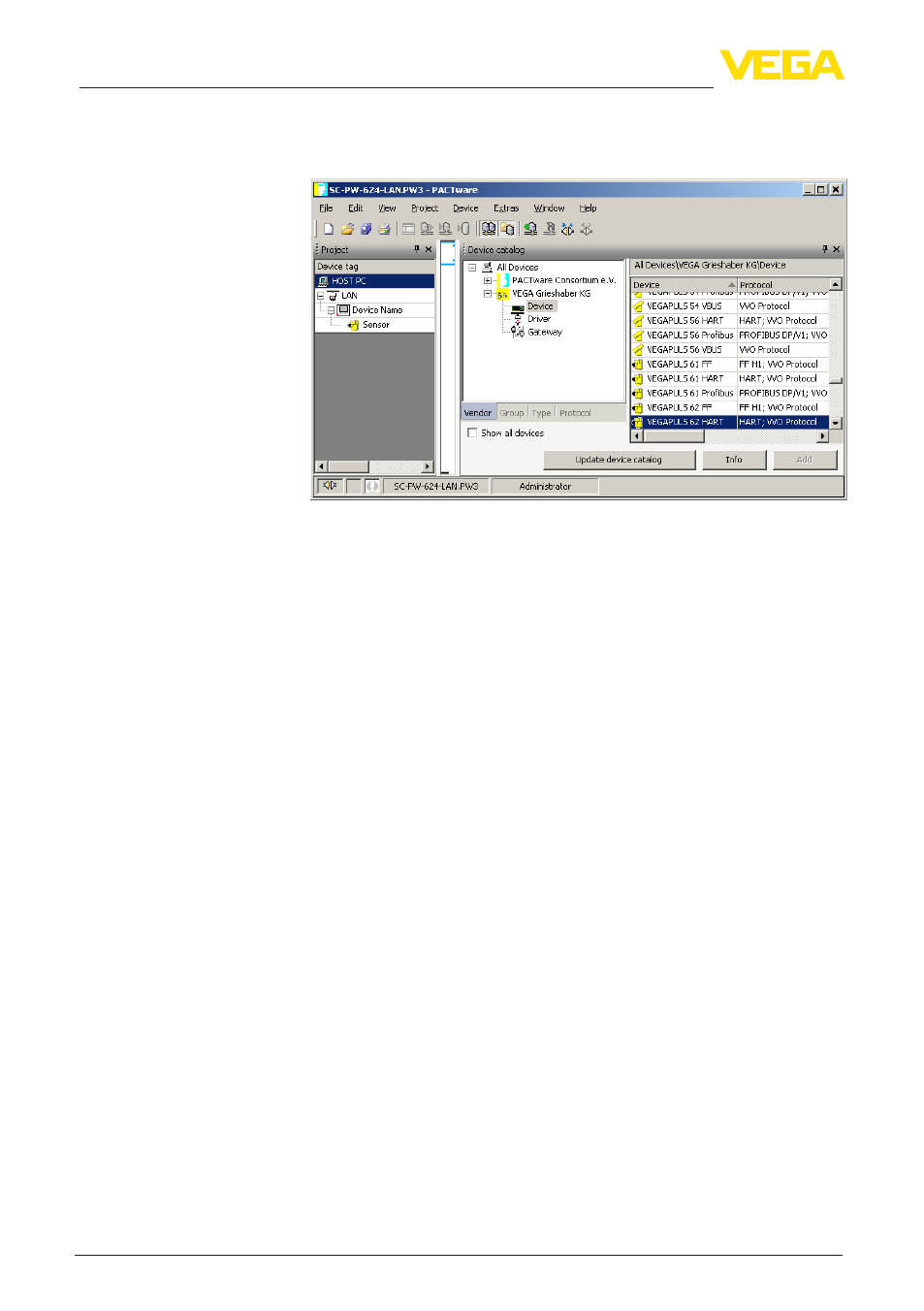

Рис. 6: Проект с VEGAMET и VEGAPULS
Создание проекта для VEGALOG и датчика Profibus PA
Далее описан типичный проект для VEGALOG с картой EP
и датчиками с выходом Profibus. Чтобы облегчить создание
проекта и без ошибок выполнить присвоение адресов картам
VEGALOG и датчикам, рекомендуется использовать "Помощник
проекта VEGA", посредством которого все имеющиеся карты и
подключенные датчики Profibus будут найдены и вставлены в
проект автоматически.
В случае создания проекта вручную, например в режиме Offline,
в проект добавляются следующие DTM:
1. Сначала нужно выбрать драйвер, посредством которого
будет осуществляться связь с ПК. В данном случае из
каталога устройств выбирается DTM "VEGA-Ethernet". Через
этот драйвер устанавливается связь с VEGACOM 558 в
системе формирования сигнала VEGALOG 571.
Позже, выбрав в окне проекта DTM "VEGA-Ethernet",
можно через меню PACTware™ "Данные устройства -
Дополнительные функции - Изменить адрес DTM" установить
IP-адрес для карты VEGACOM 558. Установка адреса
возможна только в том случае, если в проект уже вставлен
соответствующий DTM (например VEGACOM 558).
2. Далее в проект добавляется DTM "VEGALOG 571". Данный
DTM представляет систему VEGALOG 571 как единое целое.
Посредством данного DTM выполняется конфигурирование
и параметрирование мест измерения.
Позже, выбрав в окне проекта DTM "VEGALOG 571", можно
через меню PACTware "Данные устройства - Дополнительные
функции - Изменить адрес DTM" установить адреса для
карт в составе системы VEGALOG. Установка адресов
Подключение через
VEGACOM 558/Ethernet
