5 Настройка
PACTware/DTM Collection 01/2014 • Установка и первые шаги
28243-R
U-131205
1. Сначала в Каталоге устройств в категории "Драйвер"
выбрать DTM "VEGA USB" и перенести его двойным щелчком
в окно проекта.
2. В категории "Шлюзы" выбрать DTM VEGAMET 391 и
перенести его в окно проекта.
3. В категории "Устройство" выбрать желаемый DTM датчика и
перенести его в окно проекта.
4. Открыть DTM датчика двойным щелчком по нему в окне
проекта и выполнить необходимые установки датчика, см. гл.
"Параметрирование".

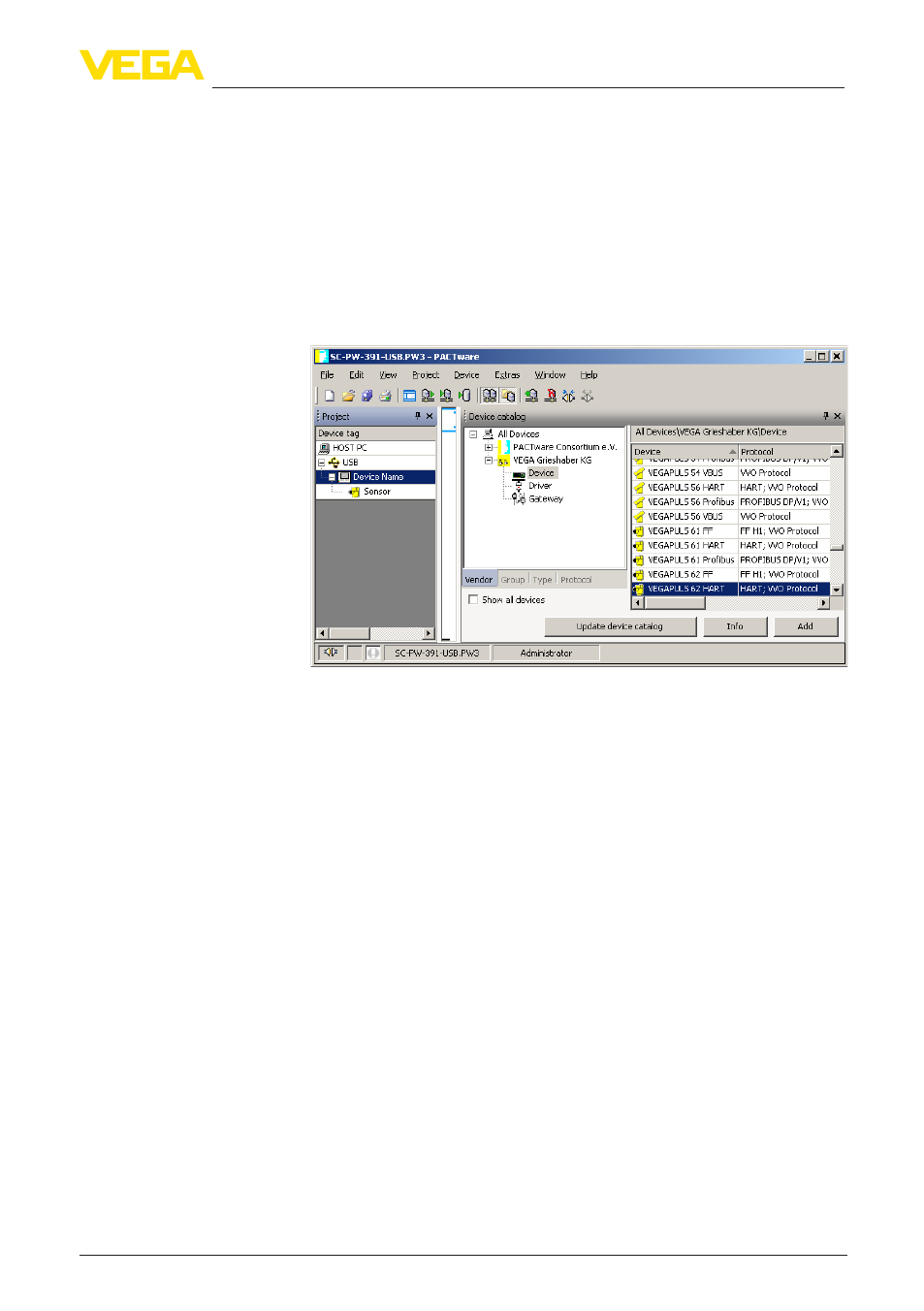

Рис. 5: Проект с VEGAPULS
Создание проекта для VEGAMET 624 с датчиком
Далее описан пример типичного проекта для датчика,
подключенного к устройству формирования сигнала VEGAMET
624. В этом примере связь с VEGAMET 624 осуществляется
через сеть и Ethernet. Для облегчения создания проекта и
исключения ошибок рекомендуется использовать "Помощник
проекта VEGA", посредством которого все компоненты будут
найдены и вставлены в проект автоматически.
В случае создания проекта вручную, например в режиме Offline,
в проект добавляются следующие DTM:
1. Сначала в Каталоге устройств в категории "Драйвер"
выбрать DTM "VEGA-Ethernet" и перенести его двойным
щелчком в окно проекта.
2. В категории "Шлюзы" выбрать DTM VEGAMET 624 и
перенести его в окно проекта.
3. В категории "Устройство" выбрать желаемый DTM датчика и
перенести его в окно проекта.
4. В дереве проекта выбрать DTM "VEGA-Ethernet" и правой
кнопкой мыши выбрать меню "Дополнительные функции
- Изменить адрес DTM". В поле "Новый адрес" ввести IP-
адрес или имя хоста, который VEGAMET получит позднее в
реальном режиме работы.
Подключение VEGAMET
624 через Ethernet
