7 Пуск в эксплуатацию с помощью
PACTware и другого программного
обеспечения для настройки
7.1 Подключение ПК через VEGACONNECT
3
1
2

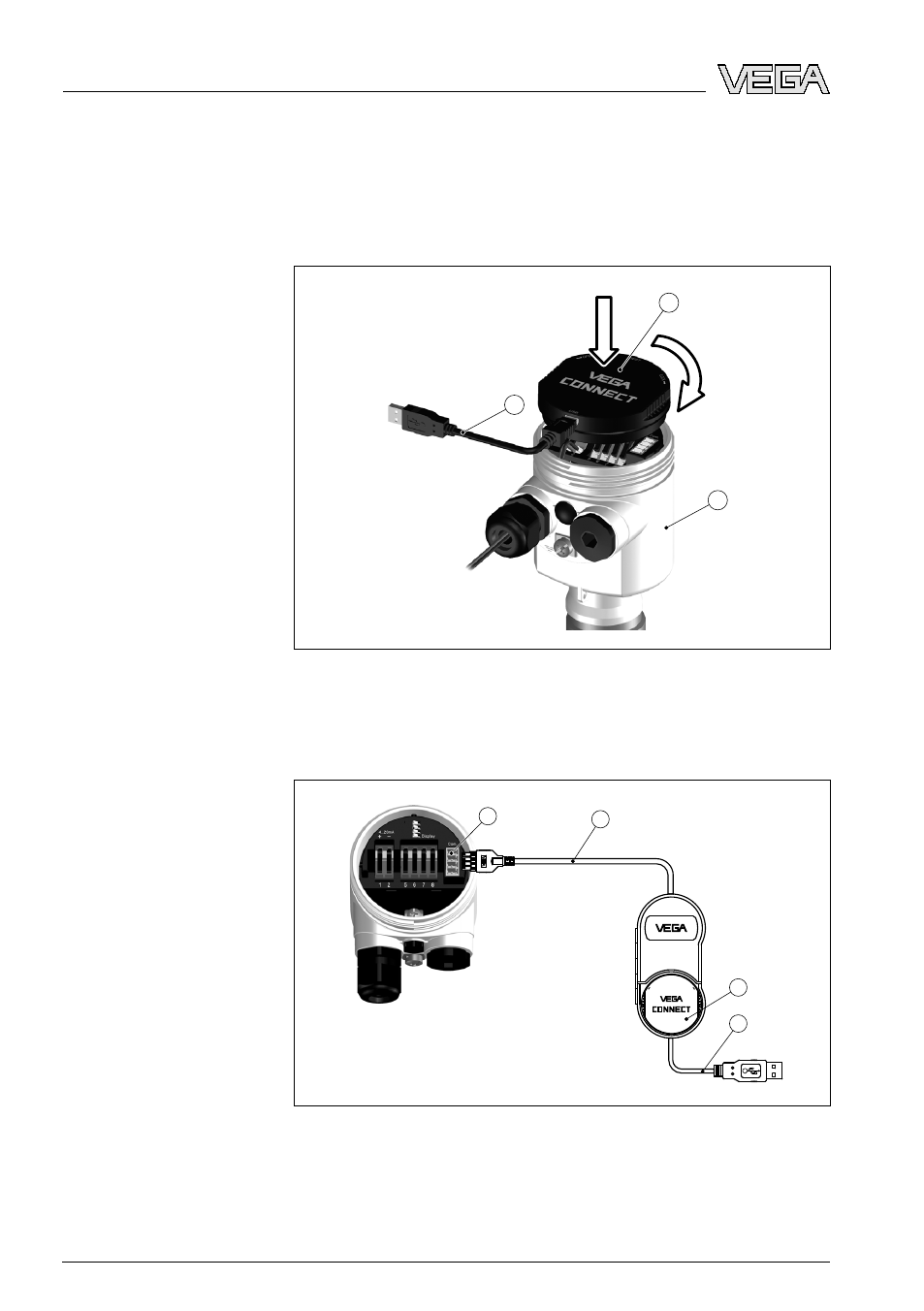

Рис. 26: Подключение ПК прямо к датчику через VEGACONNECT
1 Кабель USB к ПК
2 VEGACONNECT
3 Датчик
1 2
3
4
OPEN
TWIST
USB
LOCK
Рис. 27: Подключение через соединительный кабель I²C
1 Интерфейс шины I²C (Com.) на датчике
2 Соединительный кабель I²C интерфейсного адаптера VEGACONNECT
3 VEGACONNECT
4 Кабель USB к ПК
Внутреннее подключе-
ние через интерфейс
I²C
Внешнее подключение
через интерфейс I²C
48 VEGABAR 65 • 4 … 20 mA/HART
7 Пуск в эксплуатацию с помощью PACT ware и другого программного
обеспечения для настройки
