Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
Фланцевое присоединение по DIN/ANSI уплотнить стойким к
измеряемой среде материалом и закрепить VEGABAR 65 под-
ходящими болтами.
Применять только подходящее для данного присоединения
уплотнение. См. Инструкцию "Приварные штуцеры и уплотне-
ния".
4.3 Порядок монтажа выносного корпуса
1
Обозначить отверстия в соответствии со следующей схемой.
2
Монтажную пластину закрепить на стене с помощью 4
винтов.
90 mm (3.54")
R 3,5 mm
(0.14")
3mm
(0.12")
70 mm (2.76")
8 mm
(0.32")
93 mm (3.66")
110 mm (4.33")

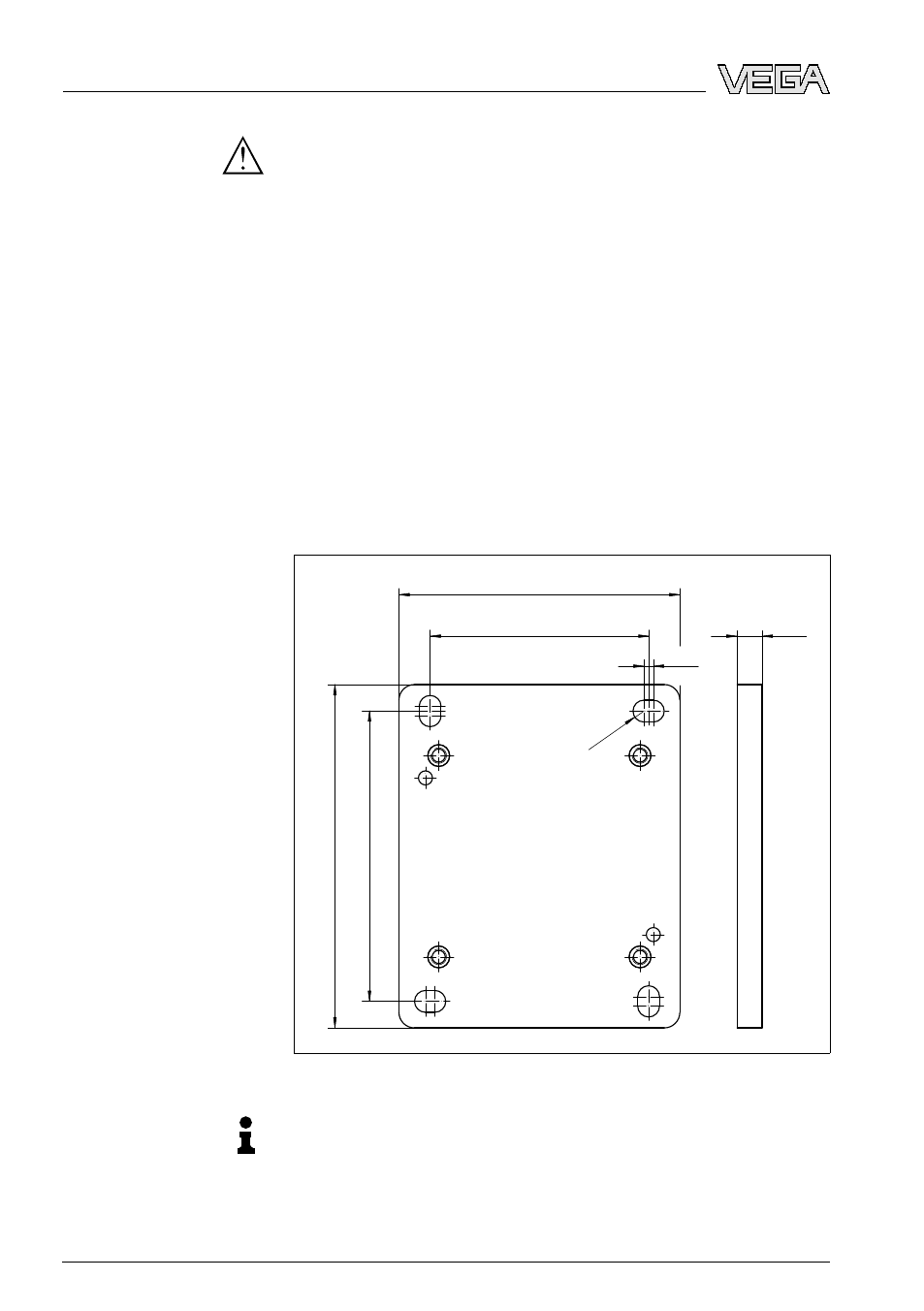

Рис. 5: Схема отверстий - пластина для монтажа на стене
Рекомендация:
Пластину нужно монтировать таким образом, чтобы кабельный
ввод на цоколе корпуса смотрел вниз. Цоколь корпуса можно
повернуть на монтажной пластине на 180°.
Уплотнение/монтаж с
фланцевым присоеди-
нением
Уплотнение/Монтаж с
гигиеническим присо-
единением
Монтаж на стене
