Снять монтажную пластину с цоколя корпуса

3

2

1

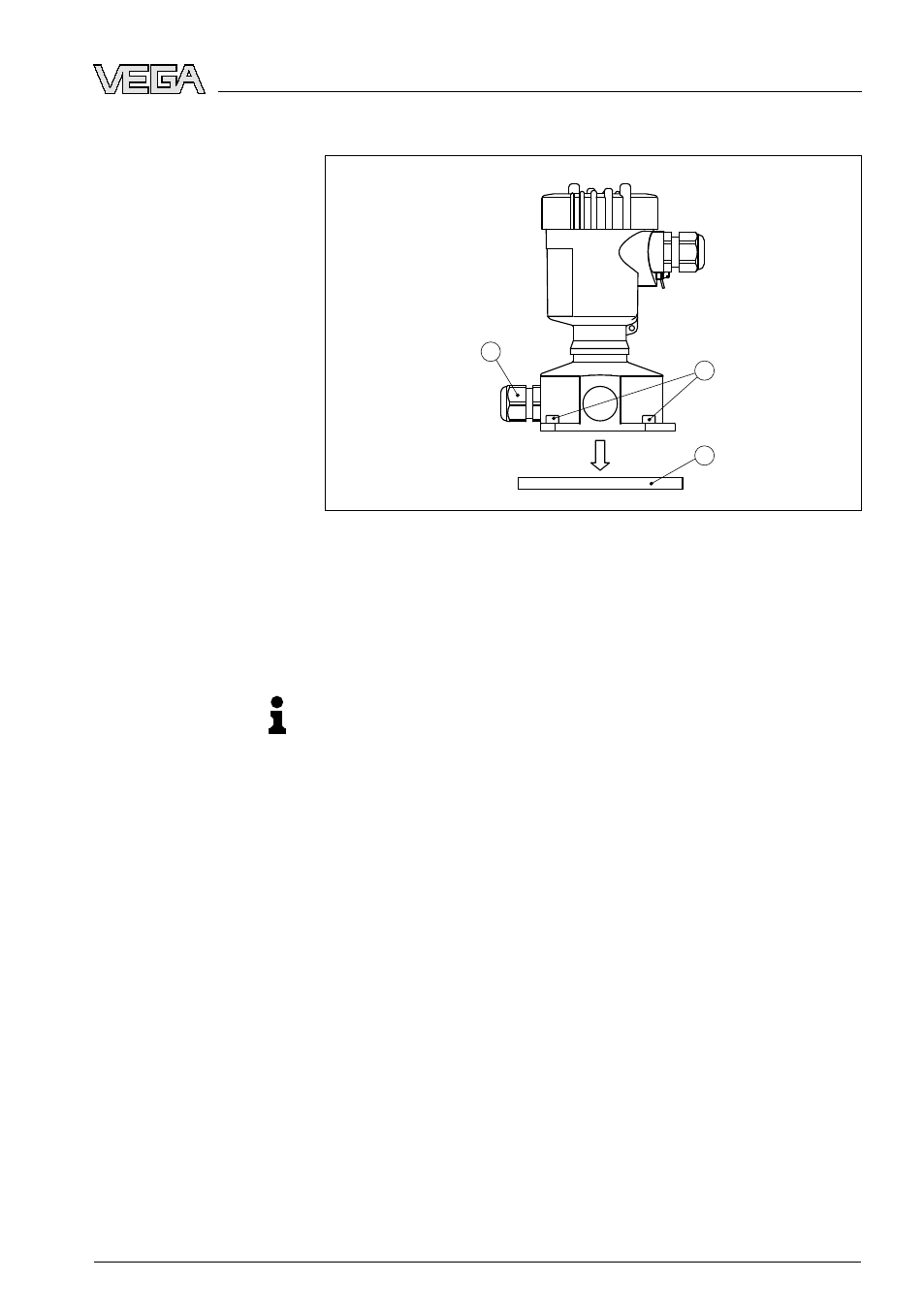

Рис. 7: Компоненты выносного корпуса для датчиков plics

®

1

Винты

2

Пластина для монтажа на стене

3

Кабельный ввод

3

Соединительный кабель вставить в кабельный ввод на
цоколе корпуса.

1)

Информация:
Кабельный ввод можно монтировать в любой из трех позиций со
смещением на 90°. Просто вставить кабельный ввод вместо
заглушки в подходящее резьбовое отверстие.

4

Провода подключить в соответствии с нумерацией, показан-
ной в п."Одно-/двухкамерный корпус"

5

Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления сверху на корпусе соединить с
уравнителем потенциалов.

6

Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.

7

Снова надеть монтажную пластину и затянуть винты.

Электрическое подключение в выносном корпусе выполнено.

1)

Соединительный кабель поставляется с завода в готовом виде. При
необходимости кабель можно укоротить до желаемой длины, при
этом нужно чисто обрезать капилляр компенсации давления. Удалить
примерно 5 см обкладки кабеля, провода зачистить примерно на 1 см.
На укороченном кабеле нужно снова закрепить типовую табличку.
