I²C
Display
1
2
5 6 7 8
3
4
1
2

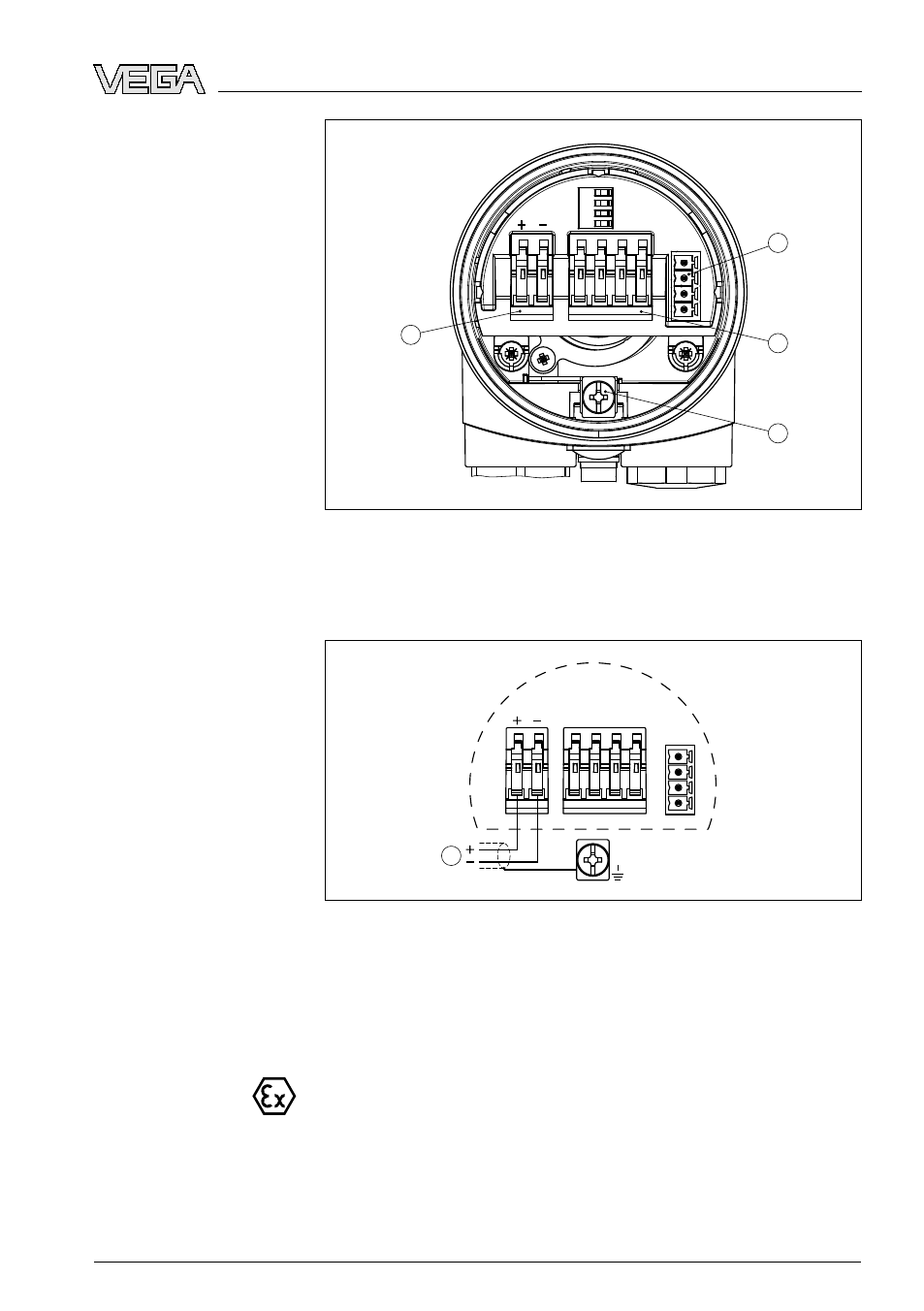

Рис. 9: Отсек электроники и подключения в однокамерном корпусе
1
Разъем для VEGACONNECT (интерфейс I²C)
2
Подпружиненные контакты для подключения индикатора VEGADIS 61
3
Клемма заземления для подключения экрана кабеля
4
Подпружиненные контакты для источника питания
I2C
Display
1
1
2
5
6
7
8
Рис. 10: Схема подключения (однокамерный корпус)
1
Питание/Выход сигнала
5.4 Схема подключения (двухкамерный
корпус)
Рисунки и схемы ниже действительны для приборов в исполнении
без взрывозащиты, а также для приборов в искробезопасном
исполнении (E
x ia). Схемы для исполнения со взрывонепрони-
цаемой оболочкой (E
xd) даны в следующем параграфе.
Отсек электроники и
подключения
Схема подключения
VEGABAR
65 • 4 … 20
mA/HART
