2 порядок монтажа – Инструкция по эксплуатации VEGA VEGABAR 65 4 … 20 mA_HART
Страница 13
1
2

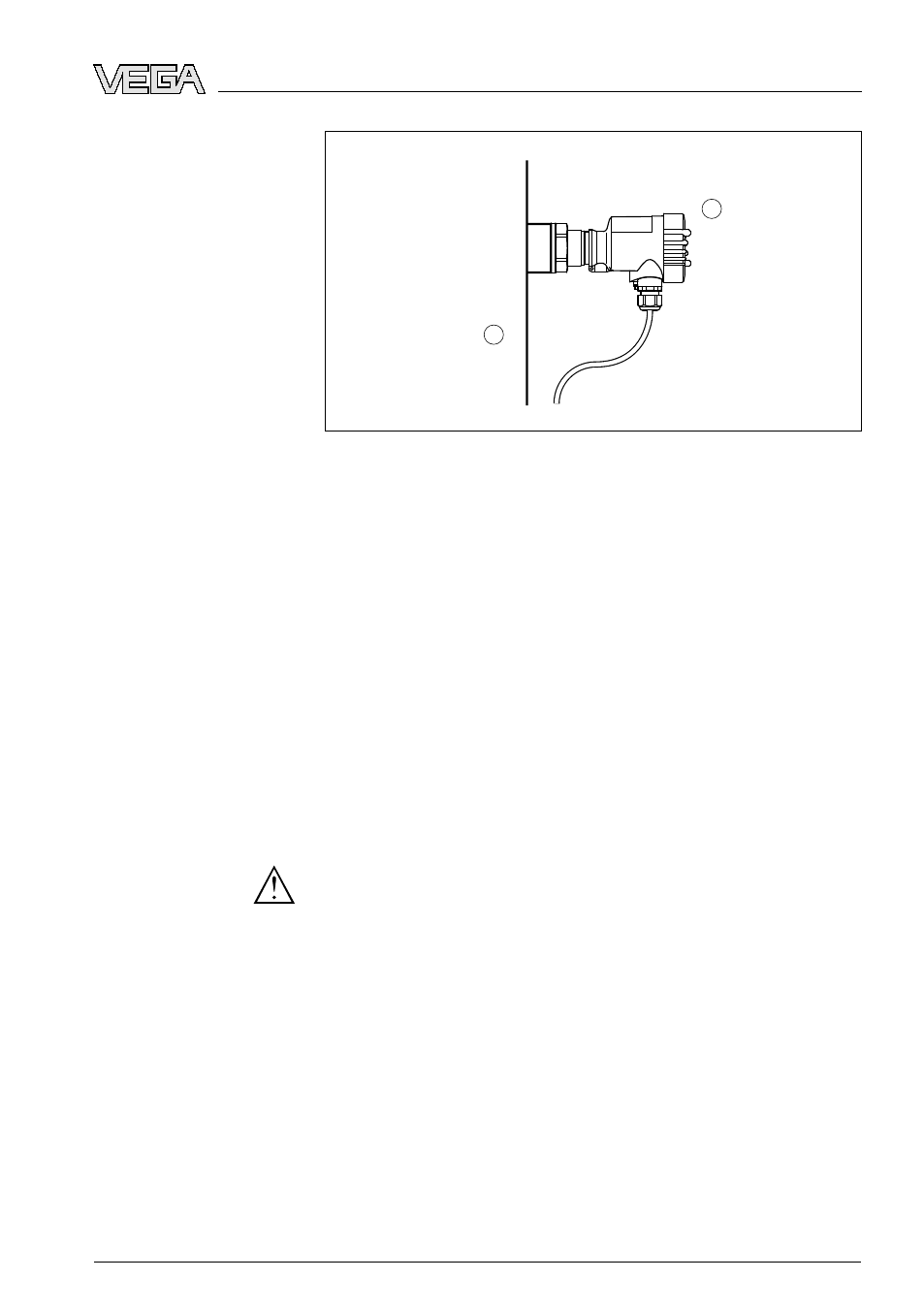

Рис. 4: Температурный диапазон
1
Температура процесса
2
Температура окружающей среды
4.2 Порядок монтажа
Для монтажа VEGABAR 65 необходим приварной штуцер.
Соответствующие принадлежности см. в Инструкции
"Приварные штуцеры и уплотнения".
Использовать подходящее уплотнение:
-
или -
Уплотнить подходящим стойким к среде уплотнением:
l
Фланцевое присоединение по DIN/ANSI
à Ввернуть VEGABAR 65 в штуцер с помощью гаечного ключа
SW
27 и шестигранника на присоединении.
Внимание!
При ввертывании запрещается держать прибор за корпус! В
противном случае может быть повреждена вращательная меха-
ника корпуса.
Использовать подходящее уплотнение:
-
или -
Уплотнить подходящим стойким к среде уплотнением:
l
Фланцевое присоединение по DIN/ANSI
à Ввернуть VEGABAR 65 в штуцер с помощью гаечного ключа
SW
27 и шестигранника на присоединении.
Приварные штуцеры
Уплотнение/резьбовой
монтаж
Уплотнение/резьбовой
монтаж
VEGABAR
65 • 4 … 20
mA/HART
13
4 Монтаж
27531
-
RU
-090227
