19

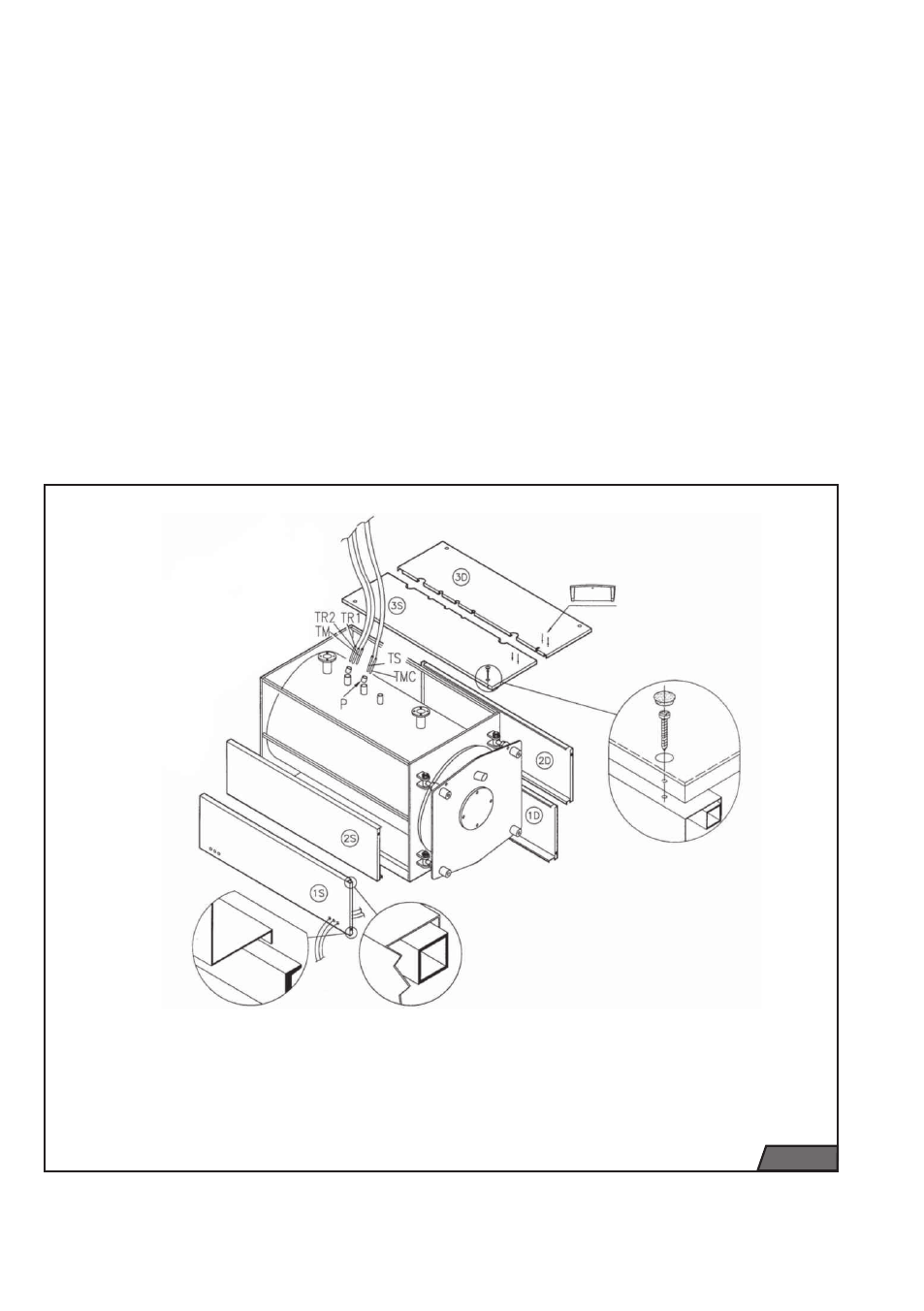

ОБШИВКА КОТЛА BISON NO 510÷1300
(Рис. 8)
a) Обернуть стекловатой корпус котла,
оставив видимыми футляры для колб (P),
расположенные на правой стороне.
b) В отверстия, находящиеся на нижней
части панелей (1S) и (1D), в зависимости
от предназначения отверстия дверцы,
пропустить соединительные провода
между горелкой и панелью управления.
c) Установить нижную панель (1S), закрепив
сгиб трубы с квадратным сечением,
выполнить ту же операцию с верхней
панелью (2S).
d) Установить верхную панель (3S) на котел;
зафиксировать панель управления на
панели (3S); размотать капилляры
термостатов и термометра и вставить
колбы в футляры (P).
e) Установить панели (1D), (2D) и (3D)
убедиться, что капилляры вставлены в
соответствующие отверстия (3D). Прочно
зафиксировать панель управления.
f) Зафиксировать верхние панели винтами и
закрыть проходные отверстия заглушками
(см.рис.).
рис. 7
P Футляры для колб
TR1 -TR2 Регуляционные термостаты котла
TS Предохранительный термостат
TM Термостат запуска циркуляции
TMC Термометр котла
