18
МОНТАЖ

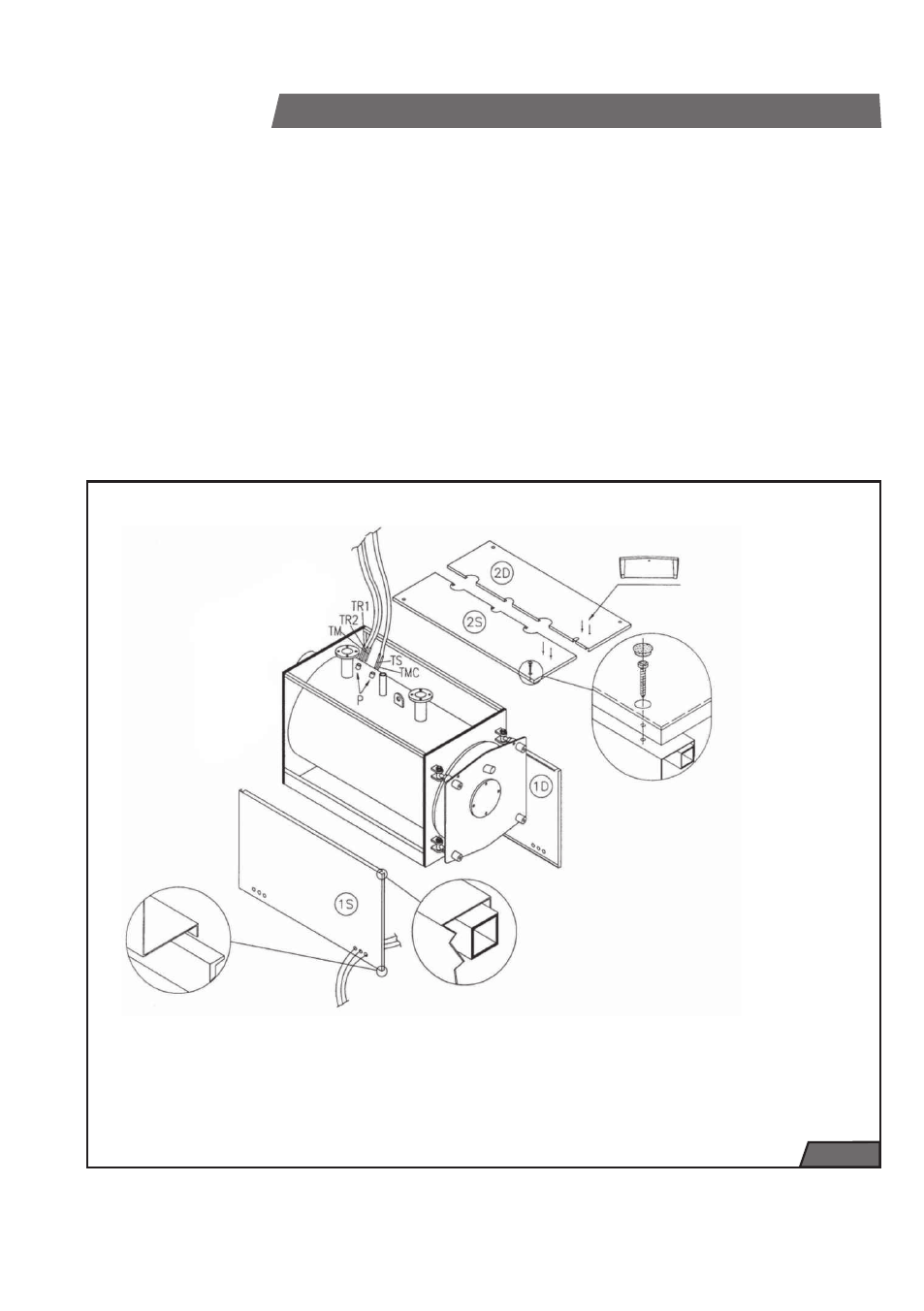

ОБШИВКА КОТЛА BISON NO 70÷420
(Рис. 7)
a)
Обернуть стекловатой корпус котла,
оставив видимыми футляры для колб (P),
расположенные на правой стороне.
b)
В отверстия, находящиеся на нижней
части панелей (1S) и (1D), в зависимости
от предназначения отверстия дверцы,
пропустить соединительные провода
между горелкой и панелью управления.
c) Установить панель (1S), закрепив верхний
сгиб к трубе с квадратным сечением и
нижний к лонжерону котла.
d) Установить верхную панель (2S) на котле
и закрепить на нее шкаф управления.
Размотать капилляры термостатов и
термометра и вставить колбы в футляры.
e) Установить панель (1D) как в пункте b),
затем панель (2D), убедившись, что
капилляры вставлены в соответствующие
отверстия. Прочно зафиксировать панель
управления.
f) Зафиксировать верхние панели винтами и
закрыть проходные отверстия заглушками
(см.рис.).
P
Футляры для колб
TR1 -TR2
Регуляционные термостаты котла
TS Предохранительный
термостат
TM
Термостат запуска циркуляции
TMC
Термометр котла
рис. 6
