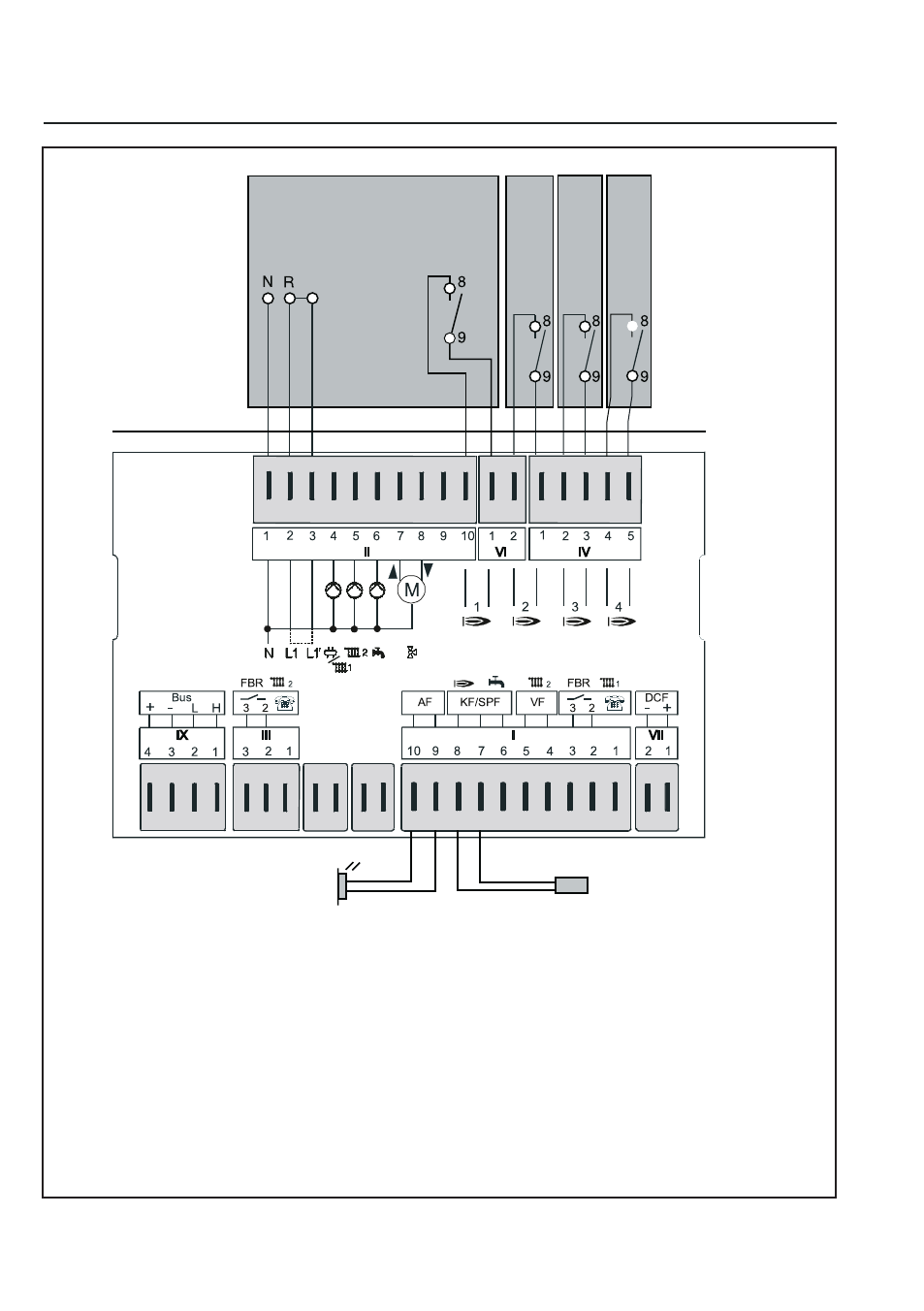

КЛЕММНИК РЕГУЛЯТОРА KROMSCHRÖDER E8 4401

VII (1+2): Антена DCF-приемника
(1-3): FBR2 (FBR1), отопительнуй контур 1
I (2+3): Телефонный коммутатор для ОК 1
I (4+5): Датчик потока, отопительный контур 2
I (6+7): Датчик темп. Емкостного водонагрев.
I (7+8): Датчик коллектора
I (9+10): Датчик наружной температуры
III (1-3): FBR2 (FBR1), отопительный контур 2
III (2+3): Телефонный коммутатор для ОК 2
IX (1+2): Can-Bus шина данных
IX (3+4): Питание Can-Bus шины
II (1): Нулевой вывод питания
II (2): L1-фаза (питание прибора)

II (3): Напряжение на выводы реле
II (4): Насос отопительного контура 1/
коллекторный насос
II (5): Насос отопитльного контура 2
II (6): Насос емкостного водонагревателя/
переключающий клапан
Котел для получения горячей воды
II (7): Смеситель контура отопления открыт
II (8): Смеситель контура отопления закрыт
II (10) + VI (1): Ступень котла 1
VI (2) + IV (1): Ступень котла 2
IV (2+3): Ступень котла 3
IV (4+5): Ступень котла 4

Распределение клемы

Нагр

узка к

онт

актов

реле 2(2)A, 250V

Подключение котлов в каскад (пример)

Управляемый котел (клеммник)

1

Котел

2

Котел

3

Котел

4

Датчик ОВ в котле

Наружный датчик
