10
ГИДРАВЛИЧЕСКОЕ ПОДКЛЮЧЕНИЕ
ВОДОГРЕЙНАЯ ТЕПЛОВАЯ
УСТАНОВКА С ЗАКРЫТЫМ
РАСШИРИТЕЛЬНЫМ БАКОМ –
Мощность топки ≤ 300.000 ккал/ч -
давление 5 бар (Рис. 1)
Котел должен иметь:
a - Предохранительный клапан
b - Расширительный бак (соединенный с
трубой диаметром Ø 18 мм)
c - Регулирующие термостаты
d - Предохранительный термостат
e - Блокировочное реле давления
f - Футляр для контрольного термометра
g - Манометр с фланцем для контрольного
манометра
h - Тепло-дренажный клапан или клапан
перекрывания топлива.
N1 - Подача
N2 - Обратка
N3 - Соединение для приборов
N4 - Нижнее соединение:
N4b соединение расширительного бака
N4c нагрузка/дренаж
N6 - Футляры для колб (термометр,
регулирующий термостат,
предохранительный термостат, термостат
запуска насоса).
N7 - рециркуляционный насос
(антиконденсатный насос)
N7a - Термостат рециркуляционного насоса

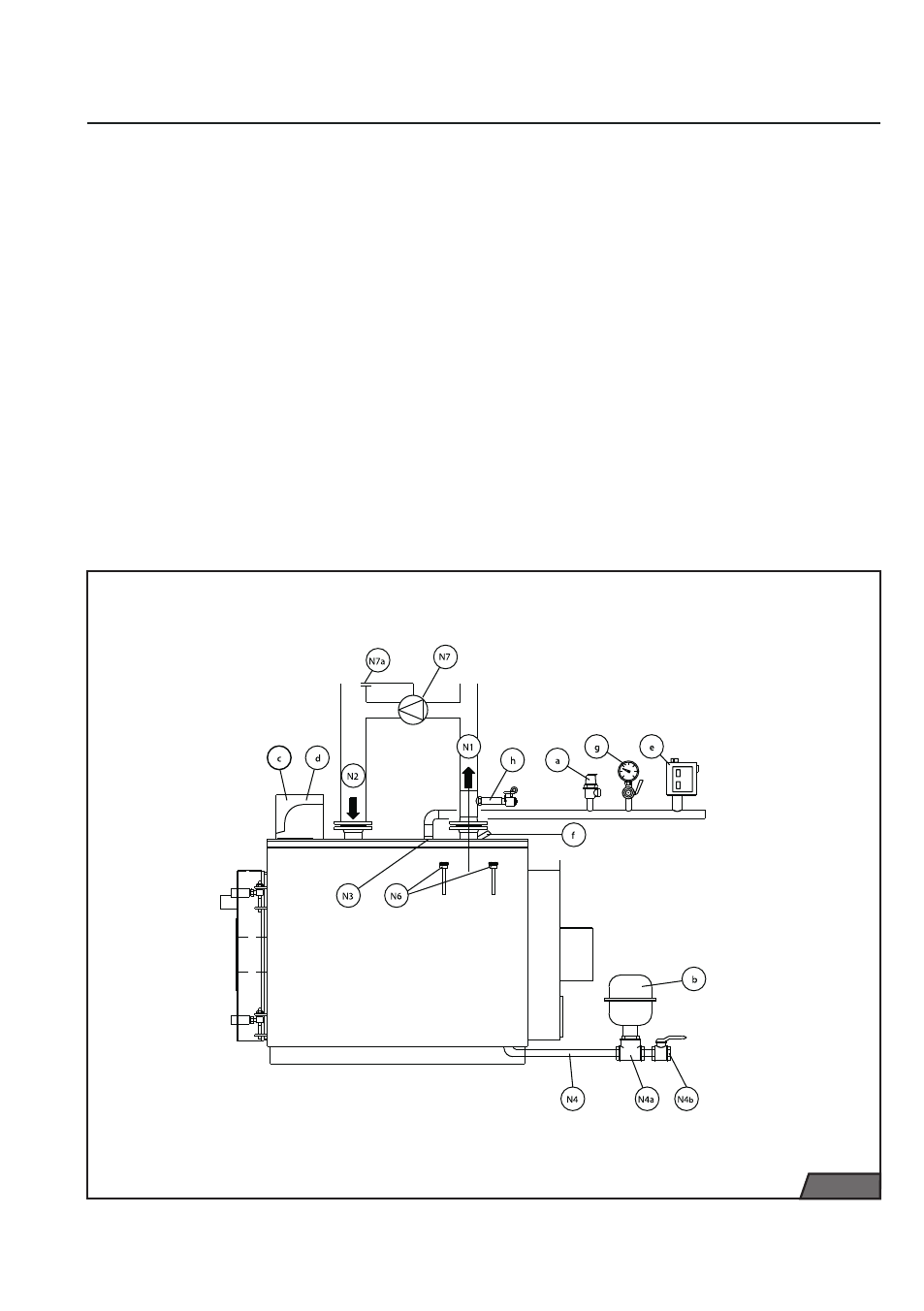

рис. 1
