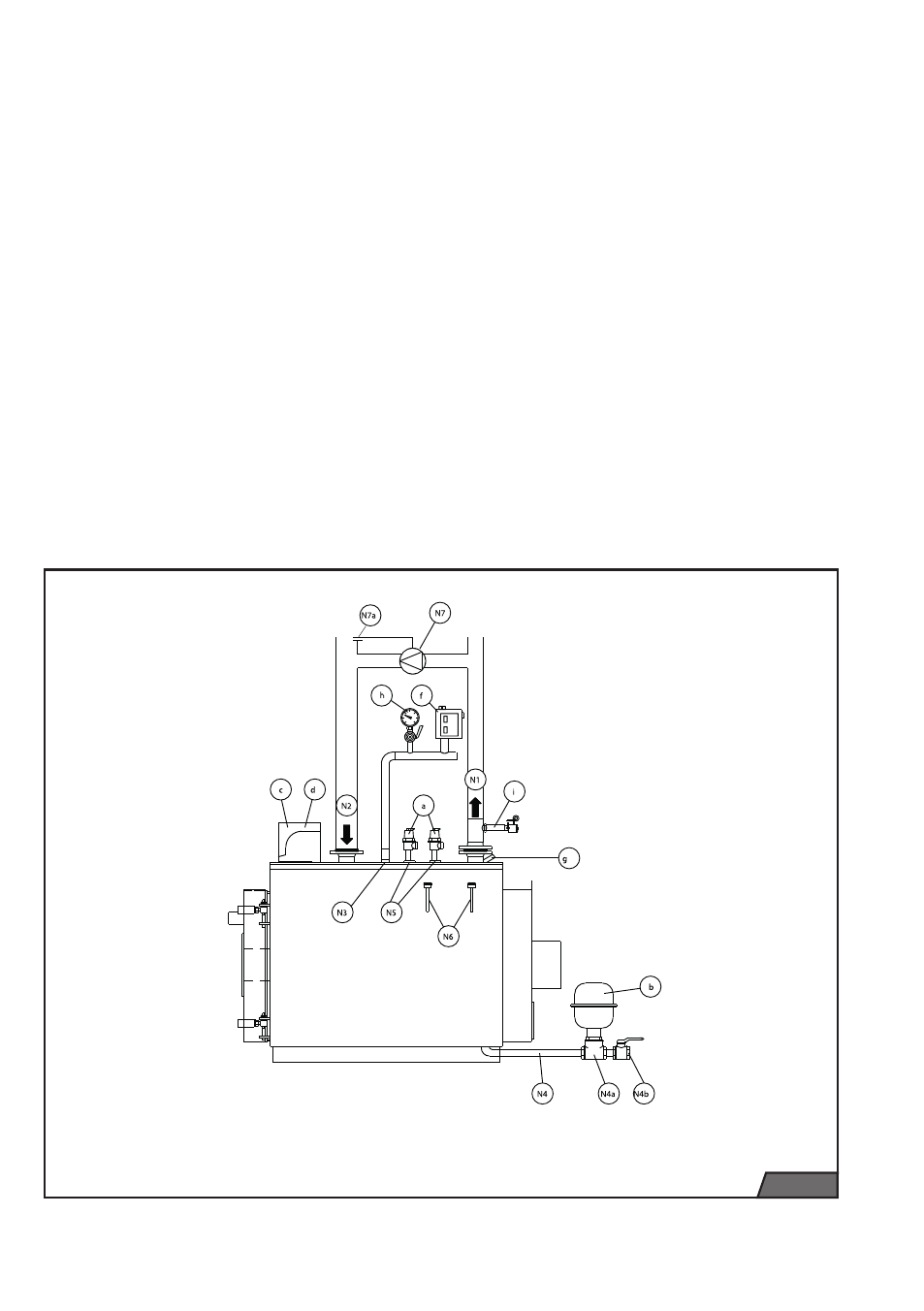

рис. 2
ВОДОГРЕЙНАЯ ТЕПЛОВАЯ
УСТАНОВКА С ЗАКРЫТЫМ
РАСШИРИТЕЛЬНЫМ БАКОМ –
Мощность топки > 300.000 ккал/ч -
давление 5 бар (Рис. 2)
Котел должен иметь:
a - 1 предохранительный клапан
2 предохранительных клапана если P >
500.000 ккал/ч
b - Расширительный бак
c - Регулирующие термостаты
d - Предохранительный термостат
f - Блокирующее реле давления
g - Футляр для контрольного термометра (I.
S.P.E.S.L.)
h - Манометр с фланцем для контрольного
манометра (I.S.P.E.S.L.)
i - Тепло-дренажный клапан или клапан
перекрывания топлива.
N1 - Подача
N2 - Обратка
N3 - Соединение для приборов
N4 - Нижнее соединение:
N4b соединение расширительного бака
N4c нагрузка/дренаж
N5 - Соединение предохранительных
клапанов
N6 - Футляры для колб (термометр,
регулирующий термостат,
предохранительный термостат,
термостат запуска насоса).
N7 - рециркуляционный насос
(антиконденсатный насос)
N7a - Термостат рециркуляционного насоса
