5 (или 4)-ПРОВОДНАЯ СИСТЕМА ЦЕНТРАЛЬНОГО ЗАМКА С ПЕРЕМЕННОЙ ПОЛЯРНОСТЬЮ
Если от выключателя идет 5 проводов (или 4) – в данном автомобиле установлена штатная система центрального замка с переменной полярностью управ-
ляющего импульса. В таких системах нет штатных реле или собственно модуля центрального замка т.к. +12В подается непосредственно от выключателя на
электроприводы замков и, к тому же, обеспечивается обратный выход на массу.
Один из 5 проводов, идущих от выключателя, будет постоянно замкнут на +12В, независимо от положения выключателя. Два провода (или один) будут по-
стоянно замкнуты на массу, независимо от положения выключателя. Из двух оставшихся проводов – один будет замыкаться на +12В при переводе выключа-
теля в положение “Lock” (“Закрыто”), а другой будет замыкаться на +12В при переводе выключателя в положение “Unlock” (“Открыто”).
Подсоединение:
♦ Установите в разъём №2 ответную часть №2/1.

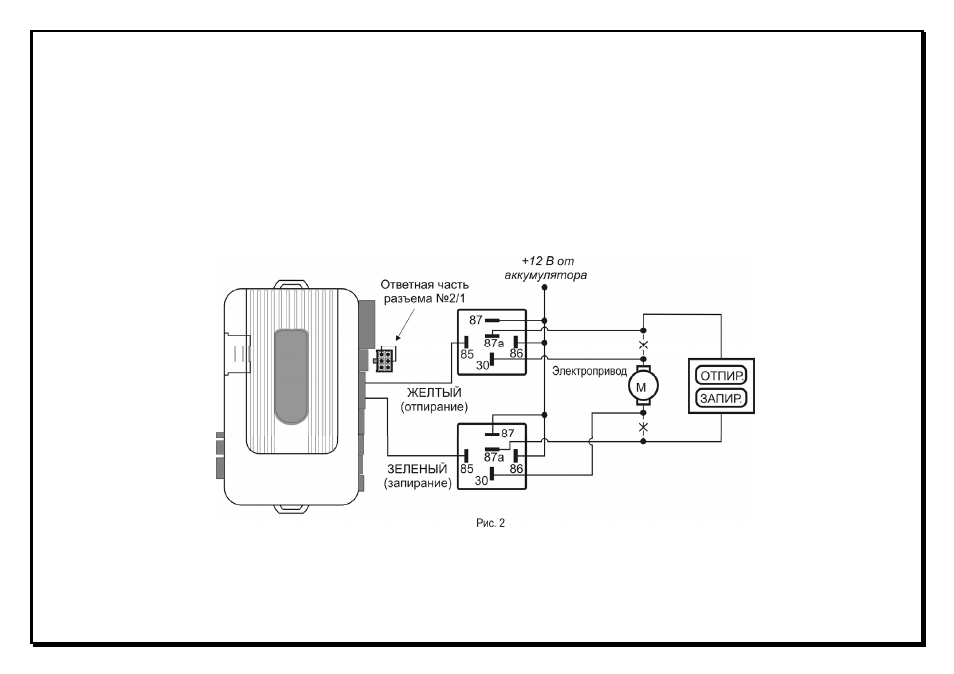

♦ Подсоедините ЖЁЛТЫЙ и ЗЕЛЁНЫЙ провода системы (Разъём №3) к дополнительным реле согласно схеме (Рис.2):
