CLIFFORD MATRIX 350
36
Инструкция по эксплуатации и установке

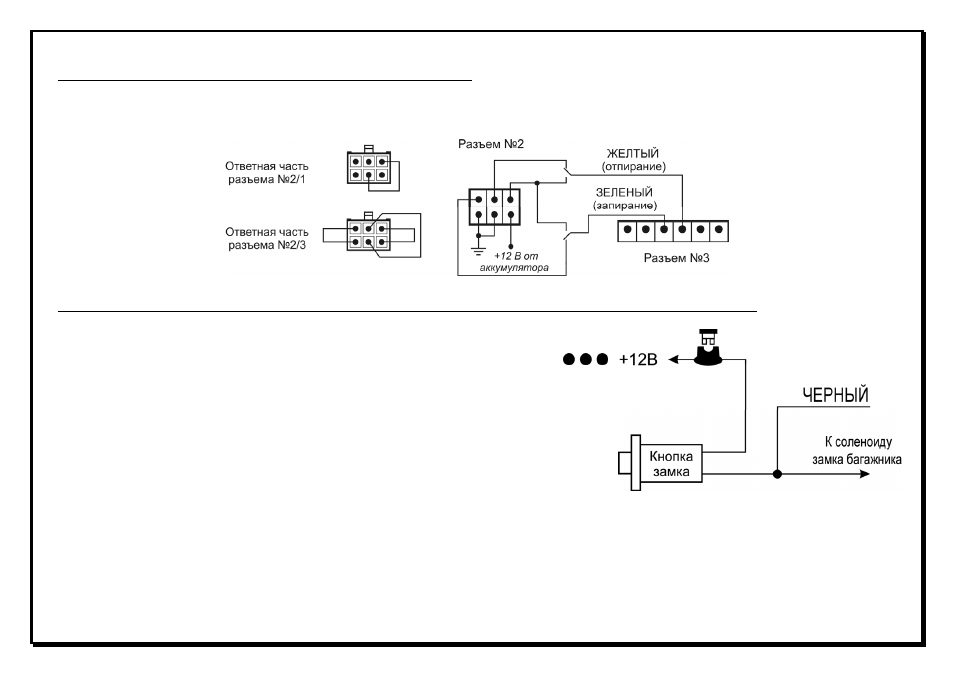

6-контактный разъем №2 для выбора типа центрального замка
Данная охранная система оборудована встроенными реле для управления замками дверей. Выбор типа центрального замка определяется заглушкой, подсое-
диняемой к данному разъему. Общие контакты реле выведены на разъём №2, как показано на рисунке. Все возможные способы подключения замков описаны
в разделе "Управление электроприводами замков дверей" (стр. 54).
6-контактный разъем №3 для подключения замков дверей, указателей поворота, сирены, замка багажника
ЧЁРНЫЙ провод - Силовой выход предназначен для дистанционного открывания электрического
замка крышки багажника (если автомобиль им оборудован) в любом состоянии системы. На Чёрном
проводе появится сигнал +12В (15А) на 1 секунду при нажатии и удержании 2 секунды
кнопки
передатчика.
Подсоединение: Для дистанционного отпирания замка багажника подсоедините ЧЁРНЫЙ провод
системы, как показано на схеме.
БЕЛЫЙ провод предназначен для управления сиреной (+12В, 15А). Проложите этот провод через
резиновую втулку в теплоизоляционной перегородке к месту установки сирены.
Подсоединение: Подсоедините БЕЛЫЙ провод к Красному проводу сирены. Подсоедините Черный
провод массы сирены к “массе” автомобиля.
ЗЕЛЁНЫЙ провод – силовой выход (30А) запирания замков дверей.
Все возможные способы подключения замков описаны в разделе "Управление электроприводами замков дверей".
ЖЁЛТЫЙ провод – силовой выход (30А) отпирания замков дверей.
Все возможные способы подключения замков описаны в разделе "Управление электроприводами замков дверей".
