CLIFFORD MATRIX 350 37 Инструкция по эксплуатации и установке
2 ФИОЛЕТОВЫХ провода: импульсный выход на указатели поворота (+12В/ 30А)
1. Эти провода обеспечивают мигание указателей поворота при постановке и снятии системы с охраны, а также при срабатывании системы и при срабаты-
вании режима “Anti-HiJack”.
Подсоединение: Подсоедините 2 ФИОЛЕТОВЫХ провода системы к правым и левым указателям поворота автомобиля.
2. Вы также можете использовать ФИОЛЕТОВЫЕ провода системы для управления габаритными огнями автомобиля вместо указателей поворота.
Если же цепь управления габаритными огнями отрицательной полярности (как в большинстве автомобилей японского производства) – используйте до-
полнительные реле для изменения полярности управления габаритными огнями.
9-контактный разъем №4
ФИОЛЕТОВЫЙ/ЧЁРНЫЙ провод: Отрицательный триггер багажника. Когда система находится в режиме охраны, то при замыкании ФИОЛЕТОВО-
ГО/ЧЁРНОГО провода на массу произойдет немедленное срабатывание системы.
Подсоединение: Подсоедините ФИОЛЕТОВЫЙ/ЧЁРНЫЙ провод к предварительно установленному концевому выключателю багажника.
СИНИЙ/ЧЁРНЫЙ провод: отрицательный вход РУЧНОГО ТОРМОЗА
Важно! Для обеспечения работы системы дистанционного запуска двигателя автомобиля СИНИЙ/ЧЁРНЫЙ провод системы должен быть подключен
к концевому выключателю ручного тормоза для автомобиля с ручной коробки передач.
Данный вход системы используется в первую очередь для блокировки запуска двигателя при не взведённом ручном тормозе и для глушения двигателя,
работающего под управлением системы дистанционного запуска при отпускании ручного тормоза.

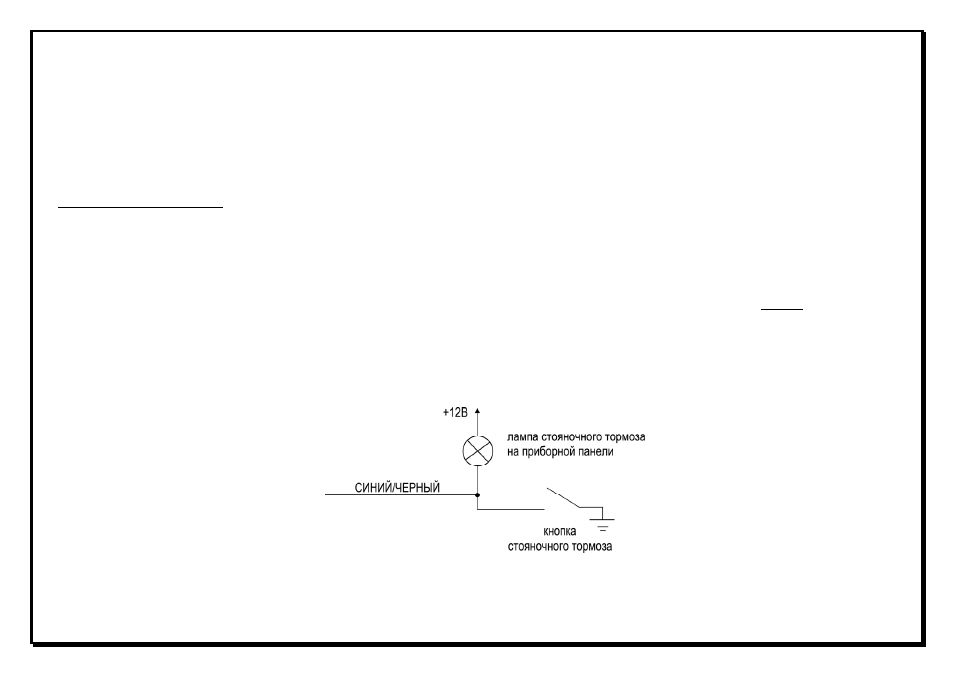

Подсоединение: В автомобиле с ручной коробкой передач подсоедините СИНИЙ/ЧЁРНЫЙ провод системы к проводу, замыкающемся на массу при взве-
дении ручного тормоза.
