Страница 9: Перед эксплуата- цией
Перед эксплуата-
цией
9
VQT2Q54
1
Переключатель режима ожидания/включения (Í/I)
(> 19)
Нажмите для переключения аппарата из активного
режима в режим ожидания или обратно. В режиме
ожидания устройство продолжает потреблять
незначительное количество энергии.
2
Индикатор питания
Индикатор загорается при включении аппарата.
3
Підключення iPod/iPhone (> 32)
4
Настройка громкости аппарата
5
Открытие или закрытие лотка диска (> 22)
6
Лоток диска
7
Гнездо для SD карты (> 22)
8
Порт USB (> 22)
9
[BT735] Подключение микрофона автоматической
настройки колонок
10 Дисплей (FL Дисплей)
≥ “SRD” (SURROUND) загорается, когда звук
выводится на колонки объемного звучания.
11 Датчик сигнала пульта ДК
Расстояние: в пределах приблиз. 7 м
Угол: Приблизительно 20e вверх и вниз, 30e влево и
вправо
12 Выбор источника (> 23)
13 Стоп (> 25)
14 Пуск воспроизведения (> 25)
∫ Если отошла передняя крышка
1 Придерживая одной рукой основной блок сзади,
сначала совместите выступающий с левой или правой
стороны крышки крючок с соответствующим гнездом
аппарата.
2 Нажмите на крючок по направлению к аппарату так,
чтобы он встал на свое место со щелчком. Затем
нажимайте на последующие крючки один за другим,
пока они все не защелкнутся на своих местах.
3 После этого проверьте, правильно ли открывается
крышка.
≥ Если нет, снимите ее и повторите вышеуказанные
действия.
1
Вход AC IN (> 18)
2
Разъемы колонки (> 15)
3
Охлаждающий вентилятор
4
Выход HDMI AV OUT (> 17)
5
Разъем для радиоантенны FM (> 15)
6
Разъемы DIGITAL AUDIO IN (> 16, 17)
Разъем 1 предназначен для подключения телевизора.
Разъем 2 используется с оборудованием, отличным от
спутникового декодера.
7
Док-разъем для цифрового передатчика (> 14)
Подключение цифрового передатчика при
использовании беспроводной системы, не входящей в
комплект поставки.
8
Порт LAN (локальной сети) (> 18)
9
Выход VIDEO OUT (> 16)
10 Вход AUX (> 16)

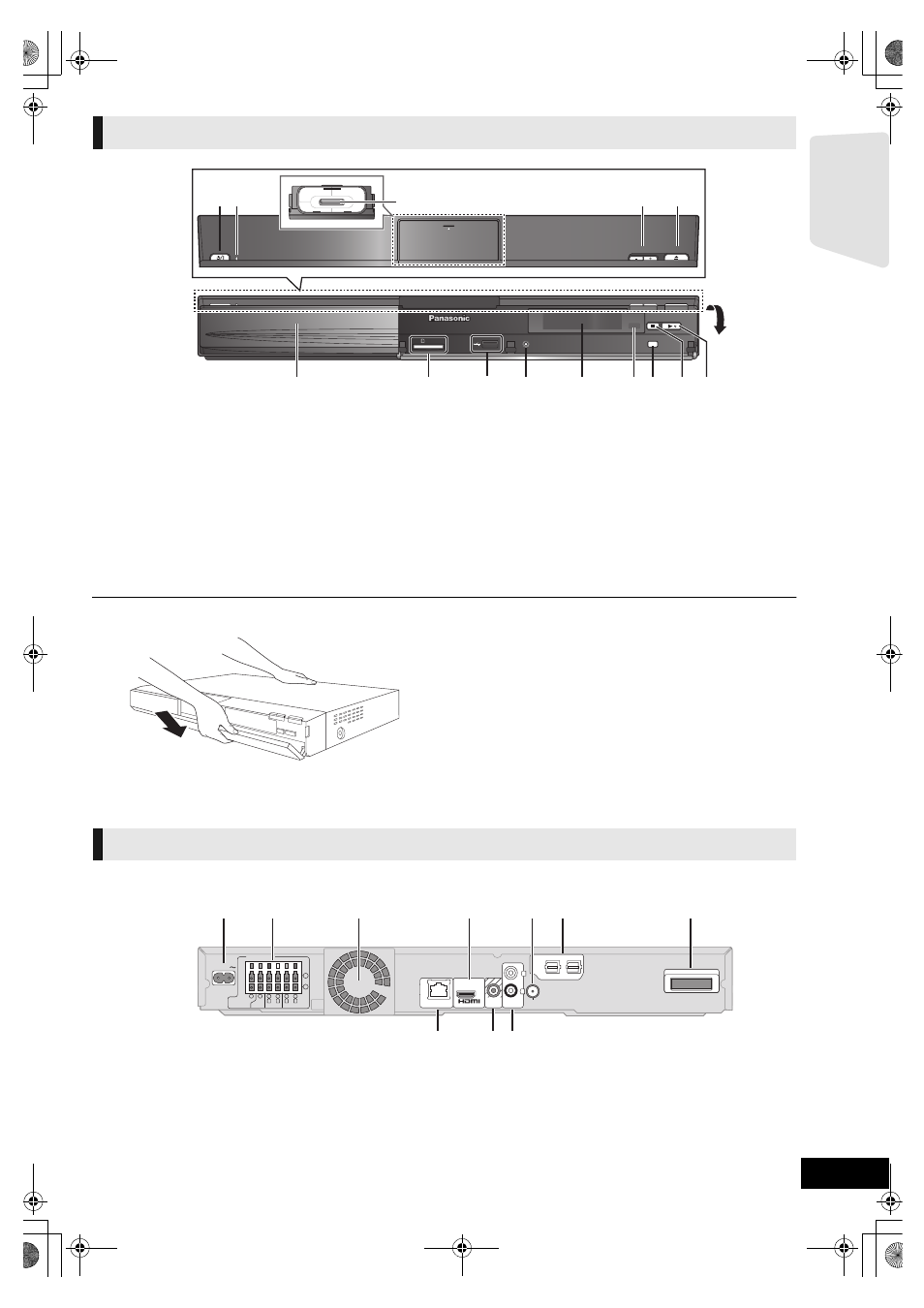

Основное устройство (спереди)
OPEN/CLOSE
VOLUME
iPod
SELECTOR
SD CARD
SETUP MIC
1 2
3
4
5
6
7
8
9
10
11 12
13 14
Открытие
лотка.
напр.,
[BT735]
Ocнoвнoй блoк (сзади)
2
DIGITAL AUDIO IN
DIGITAL TRANSMITTER
VIDEO
OUT
AUX
FM ANT
L
R
(75Ω)
OPTICAL
2
DIGITAL AUDIO IN
DIGITAL TRANSMITTER
1
LAN
(10BASE-T/
100BASE-TX)
AC IN
AV
OUT
(ARC)
5
2
1
3Ω
6Ω
6Ω
FRONT
CENTER
SUBWOOFER
R
L
6
4
3
3Ω
SURROUND
R
L
1
2
3
4
5
6
7
9
8
10
9
