Перед эксплуата-
цией
13
VQT2Q54

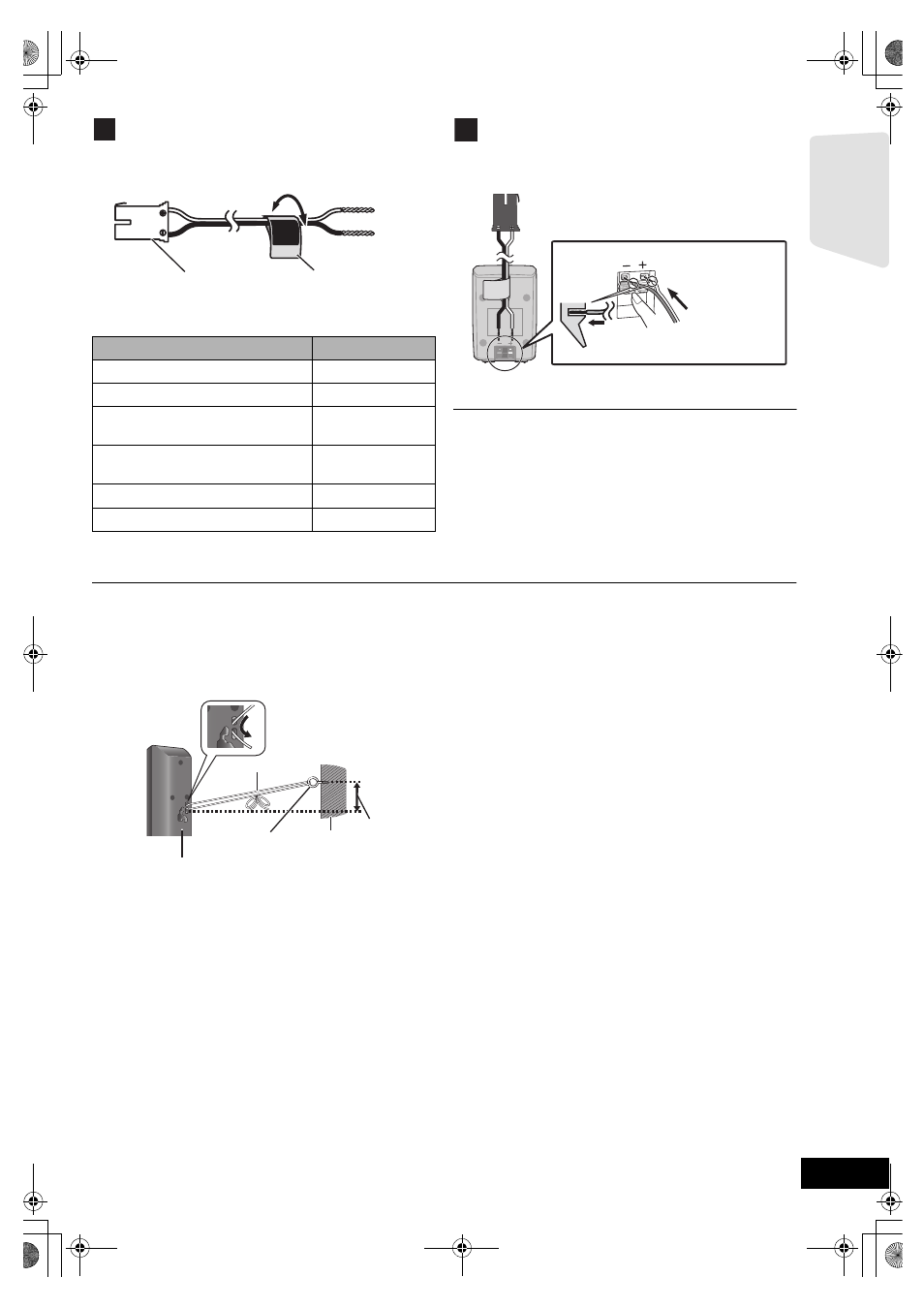

A Наклейка кабеля колонки (прилагается)
B Разъем
Проверьте, чтобы номер каждой наклейки соответствовал
цвету разъема.
≥ Не допускайте пересечения (короткого замыкания) или
нарушения полярности проводов акустических колонок, т.к. это
может вызвать повреждение колонок.
≥ Не используйте фронтальную колонку как колонку объемного
звучания или наоборот. Проверьте тип колонки по наклейке на
задней стороне перед подключением соответствующего кабеля.
≥ Чтобы избежать травм при падении или падения колонки, аккуратно
размещайте кабели колонки способом, исключающим возможность
спотыкнуться или зацепиться.
≥ Не держите колонку одной рукой, чтобы избежать травмы в результате
падения колонки при переноске.
[BT735]
∫ Примите меры по защите колонок от падения
≥Проконсультируйтесь со специалистами по поводу крепления колонок к стенам или колоннам, так как несущая
способность последних может оказаться недостаточной. Неверная установка может привести к повреждению стены или
колонок.
≥Используйте нить менее ‰ 2,0 мм, которая может выдержать более 10 кг.
A Бечевка (в комплект поставки не входит)
Протяните от стены к колонке и хорошо завяжите.
B Задняя сторона колонки
C Винт с кольцом на конце (в комплект поставки не
входит)
D Стена
E Примерно 150 мм
Наклейка кабеля колонки
Цвет
1 ФРОНТАЛЬНАЯ (L)
Белый
2 ФРОНТАЛЬНАЯ (R)
Красный
3 КОЛОНКА ОБЪЕМНОГО
ЗВУЧАНИЯ (L)
Синий
4 КОЛОНКА ОБЪЕМНОГО
ЗВУЧАНИЯ (R)
Серый
5 ЦЕНТРАЛЬНАЯ
Зеленый
6 САБВУФЕр
Фиолетовый
FRONT
Lch
3
Для удобства при выполнении подключений
рекомендуется использовать идентификационные
кабельные маркеры (наклейки).
напр., Фронтальные колонки (L)
4
Подайте вперед!
r: Белы
s: Синий линия
Подсоединить кабелиподключения колонок.
Вставьте провода полностью, не переходя на участки
без изоляции.
напр., колонки объемного звучания [BT230]
13
