ШАГ 3: Подключение
Перед выполнением подключений выключите все оборудование и ознакомьтесь с соответствующими разделами
руководств по эксплуатации.
Не подключайте аппарат к электрической сети до тех пор, пока не будут выполнены все остальные
подключения.
Подсоедините штекеры к разъемам того же цвета.
Если прием радиостанций плохой, используйте наружную антенну.

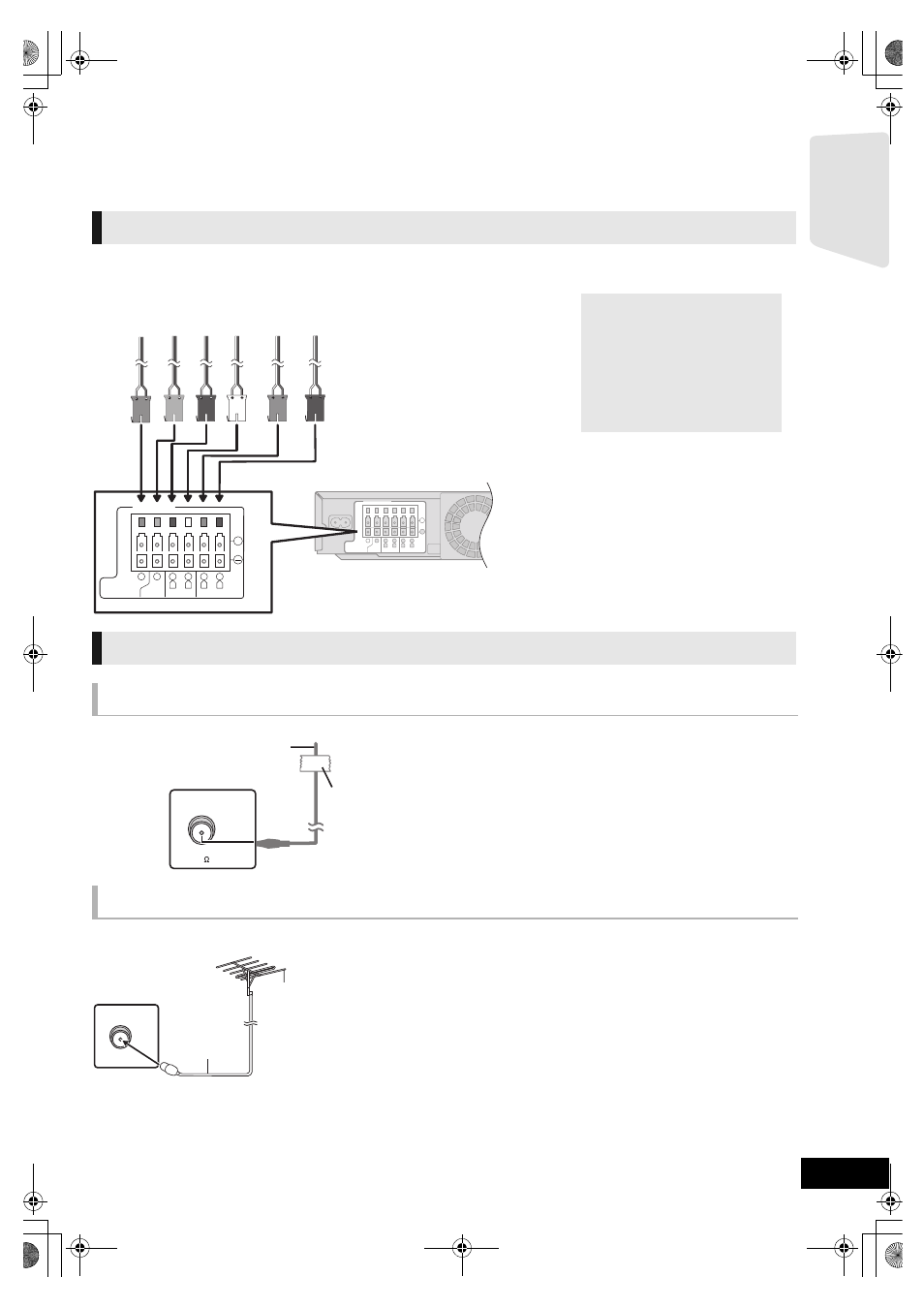

Разъем кабелей подключения к акустическим колонкам
Подключение антенны радиоприемника
Использование внутренней антенны
Использование наружной антенны
AC IN
3Ω
SURROUND
5 2 1
3Ω 6Ω 6Ω
FRONT CENTER SUBWOOFER
R L R L
4 3
+
6
     
Основной блок
6 Фиолетовый Сабвуфер
5 Зеленый Центральная колонка
2 Красный Фронтальные колонки
(Rch)
1 Белый Фронтальные колонки
(Lch)
4 Серый Колонки объемного
звучания (Rch)
3 Синий Колонки объемного
звучания (Lch)
При использовании
дополнительной беспроводной
системы, не пытайтесь
подключать любые другие
колонки объемного звучания
или задние колонки объемного
звучания к оcнoвнoму блoку.
FM ANT


(75 )
Основной блок
A Комнатная FM-антенна (входит в комплект поставки)
B Клейкая лента
Закрепите этот конец антенны в том месте, где наилучший прием.
FM ANT
75Ω


Основной блок
A Наружная FM-антенна [Использование телевизионной антенны
(в комплект поставки не входит)]
Данная антенна должна устанавливаться квалифицированным
техническим специалистом.
B 75 ≠ коаксиальный кабель (в комплект поставки не входит)
