16
VQT2Q54
Простой способ подключения показан в прилагаемом Руководстве по простой настройке, однако, имеется большее
количество примеров подключения для оптимальной настройки системы.
≥ Не выполняйте подключение видеосигнала через видеомагнитофон.
Из-за наличия защиты от копирования картинка может отображаться неправильно.
≥Перед выполнением любых подключений выключите все оборудование.
∫ OPTICAL IN
≥ После выполнения цифрового подключения звука,
выполните настройки в соответствии с типом аудио
сигнала цифрового оборудования (> 30).
∫ HDMI
Подключение HDMI поддерживает VIERA Link “HDAVI
Control” (> 31), если используется с совместимым
телевизором Panasonic.
≥ Пожалуйста, используйте, высокоскоростные HDMI
кабели с логотипом HDMI (как показано на покрытии).
Рекомендуется использование HDMI кабеля от
Panasonic. Для вывода сигнала “1080p” используйте
кабели HDMI длиной 5,0 метров или меньше.
Номер рекомендуемой части:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м),
RP-CDHS50 (5,0 м) и т. д.
≥Чтобы вывести звук с телевизора на колонки домашнего кинотеатра, выберите “AUX (TV)” в качестве источника (> 23).
≥Чтобы вывести звук с телевизора на колонки домашнего кинотеатра, выберите “DIGITAL IN 1 (TV)” или “D-IN 1” в
качестве источника.

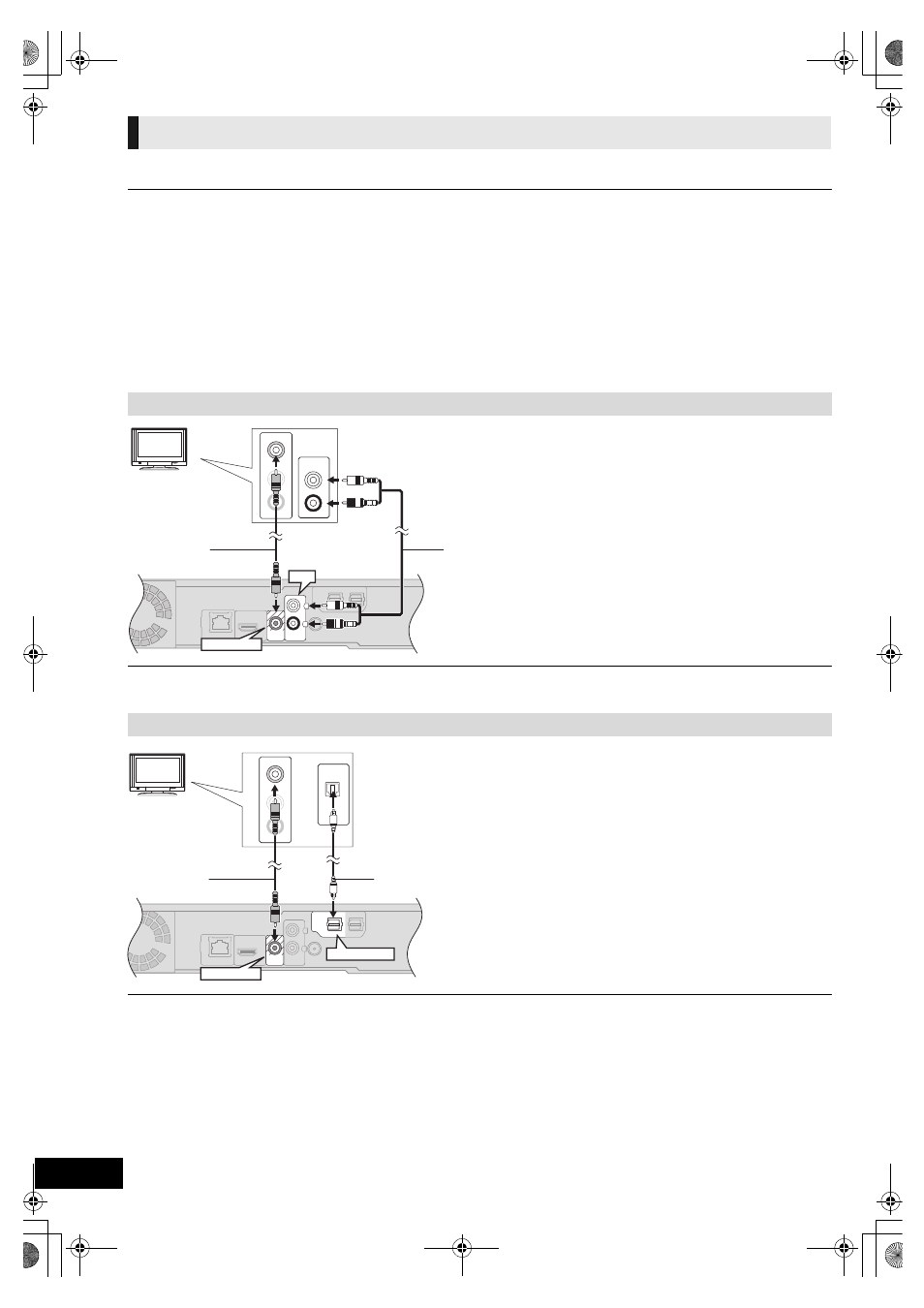

Подключение к телевизору
Простое подключение
AV
OUT
VIDEO
OUT AUX
L
R
VIDEO
OUT
L
R
AUX
L
VIDEO IN
R
AUDIO IN
L
R
AUDIO OUT
VIDEO OUT
AUX
 
Телевизор
A Видеокабель (входит в комплект поставки)
B Аудиокабель (не входит в комплект)
Подключение для более качественного звука
AUX
1 L
R
L
R
2
OPTICAL
1
DIGITAL AUDIO IN
VIDEO
OUT
VIDEO
OUT
OPTICAL
OUT
L
VIDEO IN
R
AUDIO IN
OPTICAL 1
VIDEO OUT
 
Телевизор
A Видеокабель (входит в комплект поставки)
B Оптический цифровой аудиокабель
(нe входит в комплект)
16
