Установка и замена компонентов
127
ВНИМАНИЕ.
Во избежание повреждения разъема не пользуйтесь инструментами, чтобы раздвинуть
фиксаторы.
b
Подушечками пальцев осторожно раскрывайте металлические фиксаторы, пока плата слегка
не выскочит.
c
Выдвиньте плату мобильной широкополосной сети и извлеките ее из разъема.
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и точнее совместите с ним плату.
ПРИМЕЧАНИЕ.
Не вставляйте в слот для платы мобильной широкополосной сети плату беспроводной
локальной сети (WLAN).
2
Порядок установки платы мобильной широкополосной сети описан ниже.
a
Уложите антенные кабели так, чтобы они не мешали установке платы.
ВНИМАНИЕ.
Во избежание повреждения платы мобильной широкополосной сети не размещайте кабели
над платой или под ней, и проверяйте правильность прокладки кабелей.
ПРИМЕЧАНИЕ.
Прокладка кабеля платы широкополосной мобильной сети может быть различной.
b
Совместите плату с разъемом под углом 45 градусов и нажатием вставьте ее в разъем до щелчка.

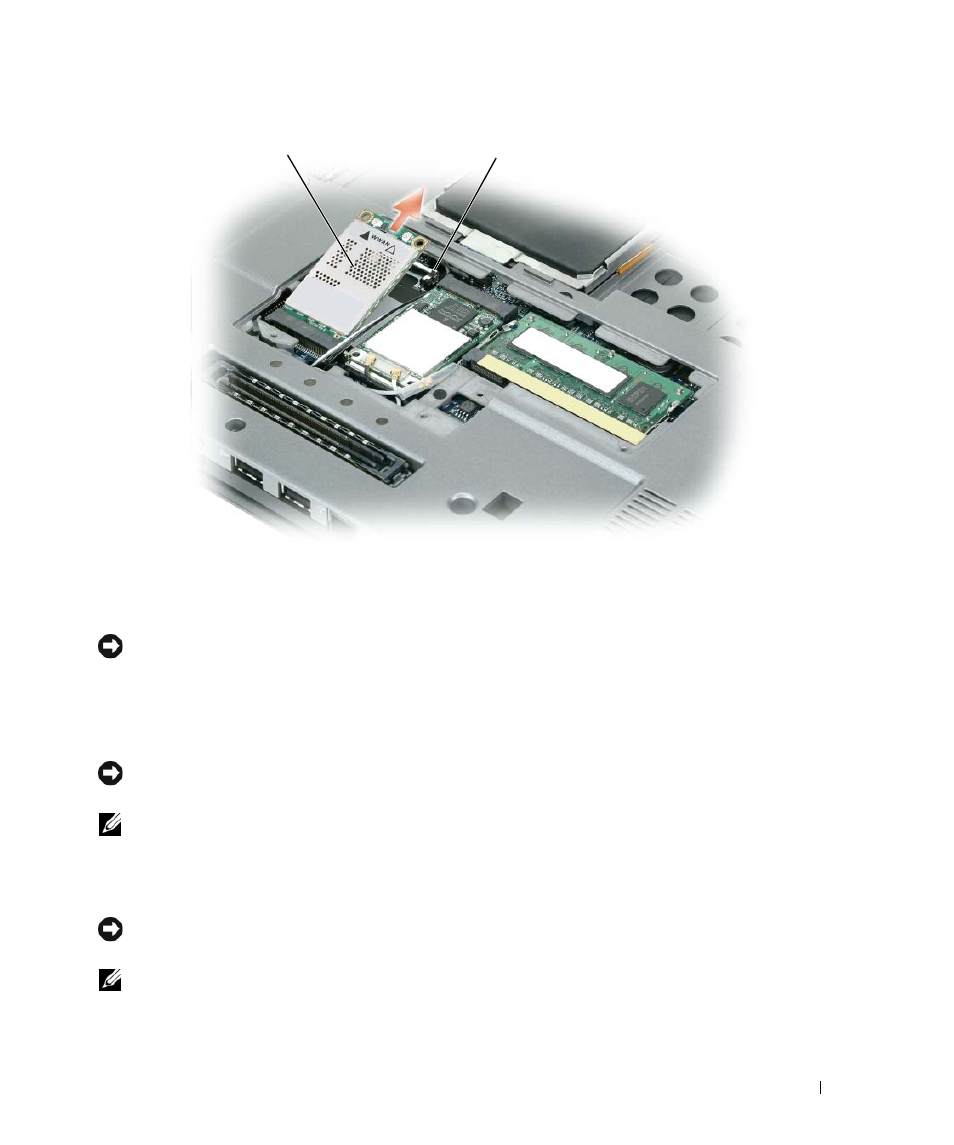

1
плата мобильной
широкополосной сети
2
металлические защелки (2)
2
1
