Установка и замена компонентов 125
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность подсоединения. Если при
установке чувствуется сопротивление, проверьте разъем и точнее совместите с ним плату.
ПРИМЕЧАНИЕ.
Не вставляйте плату мобильной широкополосной сети (WWAN) в разъем платы
беспроводной локальной сети (WLAN).
4
Установите плату беспроводной локальной сети.
ВНИМАНИЕ.
Во избежание повреждения платы беспроводной локальной сети не следует проводить
кабели над платой или под ней.
ПРИМЕЧАНИЕ.
На плате беспроводной локальной сети может быть два или три антенных разъема,
в зависимости от типа заказанной платы.
a
Освободите место для платы беспроводной локальной сети, отведя в сторону все антенные кабели.
b
Совместите плату беспроводной локальной сети с разъемом под углом 45 градусов и нажмите
на плату, чтобы она встала в фиксаторы со щелчком.
ПРИМЕЧАНИЕ.
Более конкретную информацию по подсоединению кабелей к соответствующим разъемам
смотрите в документации, прилагаемой к плате беспроводной локальной сети.
c
Подсоедините антенные кабели к антенным разъемам на плате беспроводной локальной сети,
чтобы цвет каждого кабеля совпадал с цветом треугольника над разъемом. Подсоедините основной
антенный кабель (белый) к антенному разъему с белым треугольником. Подсоедините
вспомогательный антенный кабель (черный) к антенному разъему с черным треугольником.

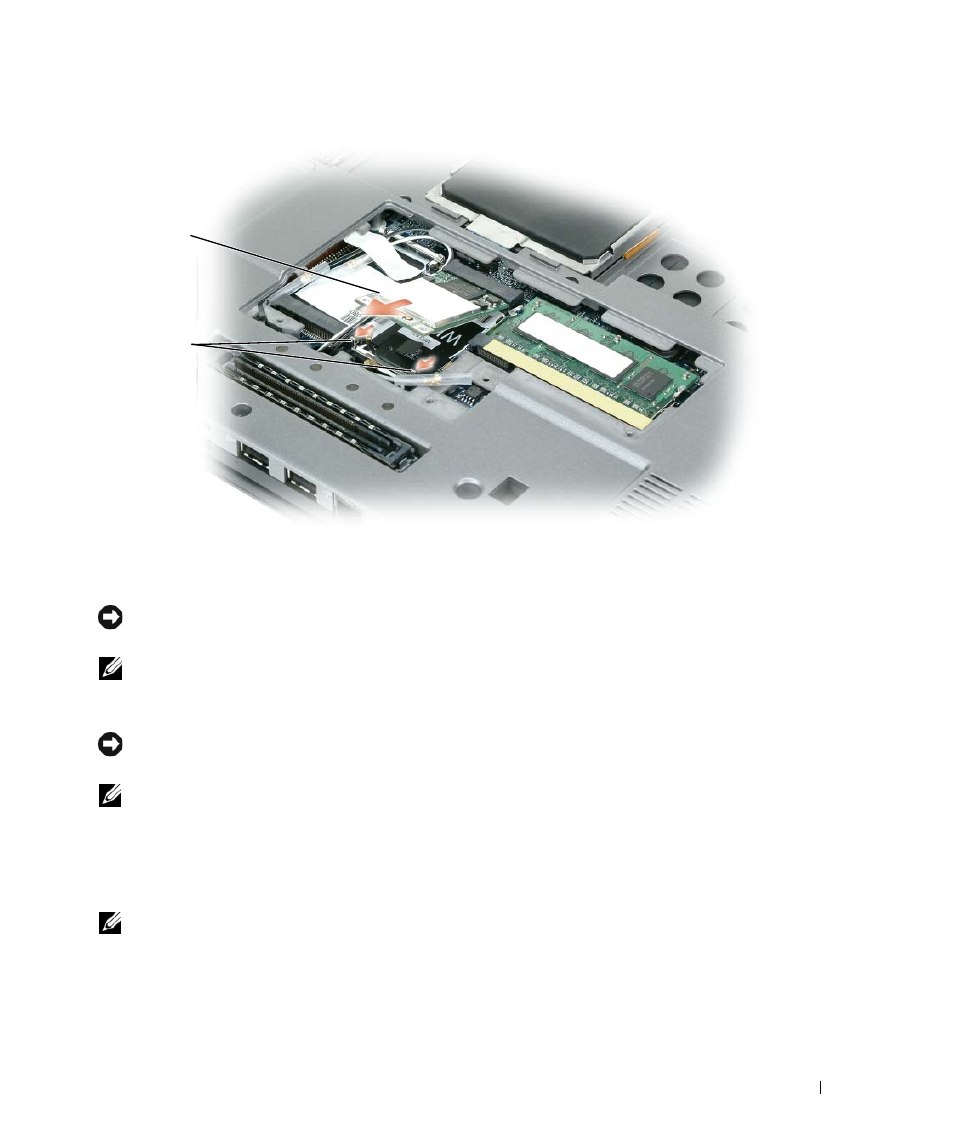

1
плата беспроводной
локальной сети
2
металлические
фиксаторы (2)
1
2
