Установка и замена компонентов 121
Клавиатура
ПРЕДУПРЕЖДЕНИЕ.
Перед тем как приступить к выполнению операций данного раздела, выполните
указания по технике безопасности, описанные в Информационном руководстве по продуктам.
ВНИМАНИЕ.
Заземлитесь для предотвращения возникновения электростатического разряда, надев
антистатический браслет или периодически прикасаясь к некрашеной металлической поверхности,
например к разъему на задней панели компьютера.
1
Выполните процедуры, указанные в разделе «Перед началом работы» на стр. 113.
2 Снимите шарнирную крышку (смотрите раздел «Шарнирная крышка» на стр. 122).
ВНИМАНИЕ.
Колпачки клавиш на клавиатуре хрупкие и легко смещаются, а их замена требует много
времени. Будьте осторожны во время разборки клавиатуры и манипулирования с ней.
3 Извлеките клавиатуру.
a
Выверните два винта M2 x 3 мм, расположенные в верхней части клавиатуры.
ВНИМАНИЕ.
Осторожно приподнимайте клавиатуру на
шаге b
, чтобы не натягивался провод клавиатуры.
b
Выдвиньте клавиатуру вперед, чтобы получить доступ к двум разъемам клавиатуры.
c
Потяните вверх пластмассовую планку на разъемах клавиатуры, чтобы отсоединить их от
системной платы.

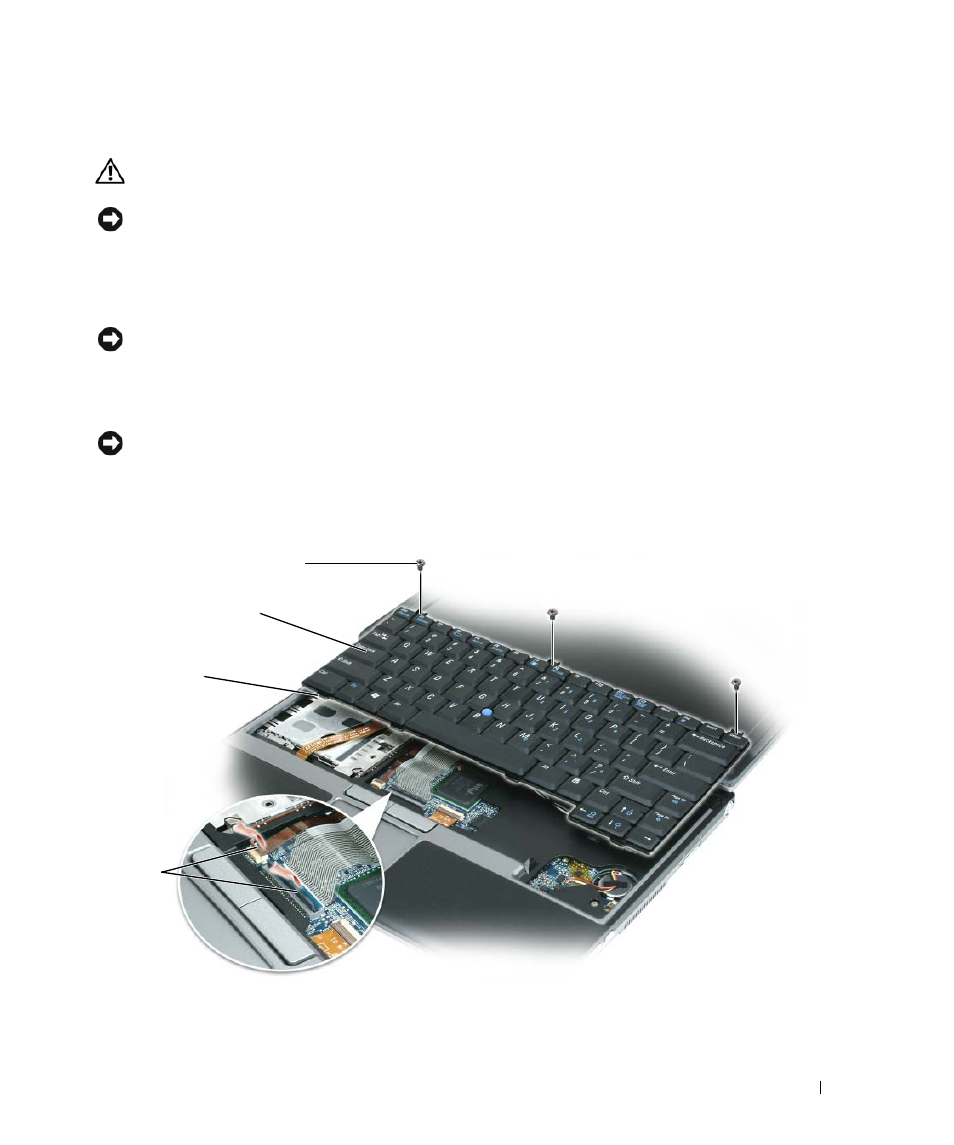

1 винты M2 x 3 мм (3) 2 клавиатура 3 защелки (4)
4
пластмассовая планка на разъемах клавиатуры
1
2
4
3
