Установка и замена компонентов
85
МЕСТОНАХОЖДЕНИЕ ФАЙЛА: J:\DL\DL041049\DTP\RUS_F\Y4235c80.fm
КОНФИДЕНЦИАЛЬНАЯ ИНФОРМАЦИЯ DELL – ВВОДНАЯ ЧАСТЬ 3/16/04– ТОЛЬКО ДЛЯ ПОДТВЕРЖДЕНИЯ
Если в комплект приобретаемого компьютера входит мини-плата PCI, она уже установлена.
1
Если плата Mini PCI еще не установлена, перейдите на действие 2. При замене платы
Mini
сначала выньте старую плату.
a
Отсоедините от платы Mini PCI все кабели.
b
Освободите плату Mini PCI, раздвигая металлические защелки, пока плата слегка
не выдвинется.
c
Извлеките плату Mini PCI из разъема.
ЗАМЕЧАНИЕ.
Во избежание повреждения платы Mini PCI никогда не размещайте
кабели над или под платой.
ЗАМЕЧАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте разъемы и
измените направление установки платы.

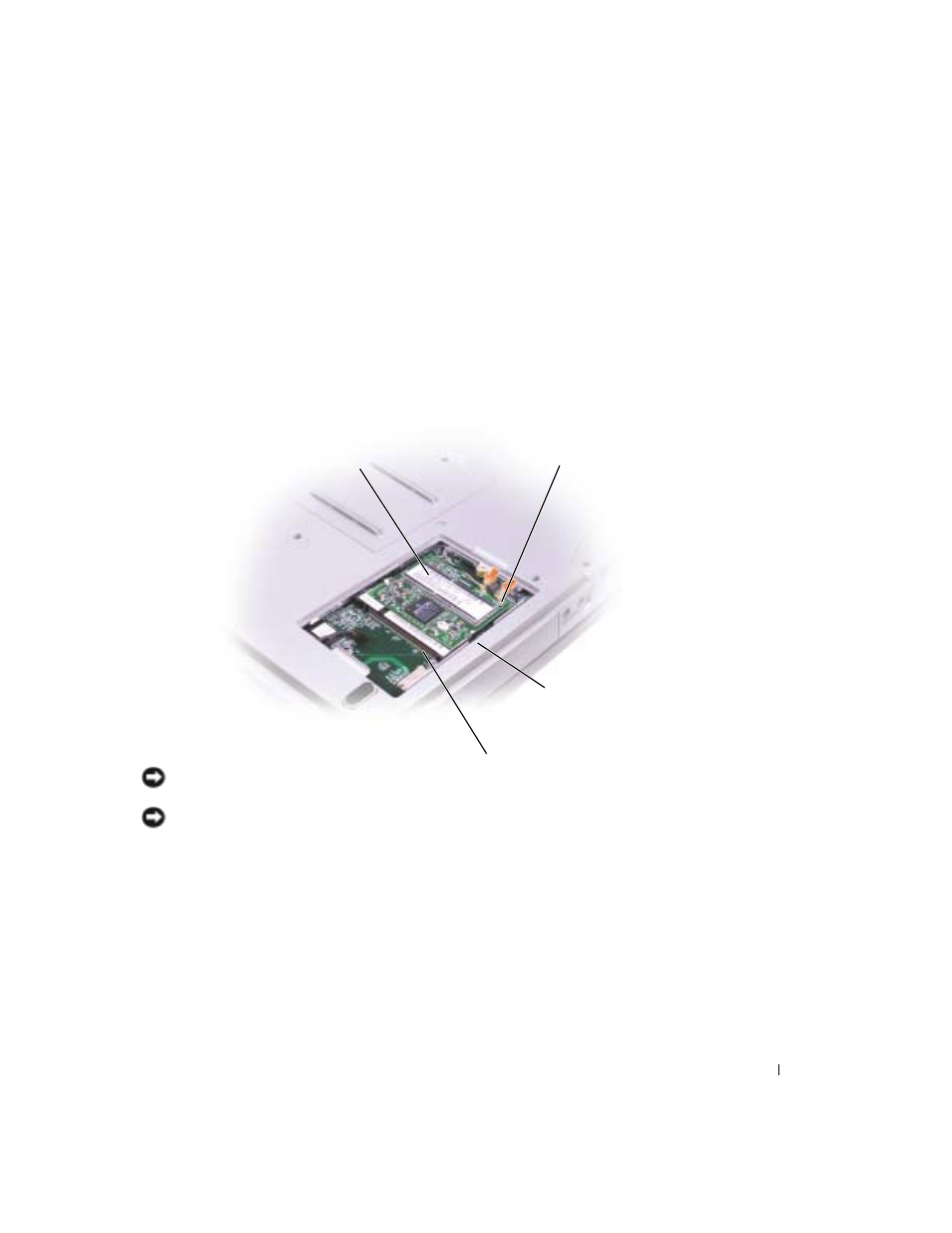

плата Mini PCI
разъем платы Mini PCI
кабели (2)
металлические
зажимные
соединения (2)
