Вставка модуля, Вставка модуля -16 – Инструкция по эксплуатации Toshiba Tecra M4
Страница 93
TECRA M4
4-16
Изучаем основы
Извлечение привода оптических носителей
Вставка модуля
Для того чтобы установить адаптер жесткого диска в отсек Slim Select,
выполните следующие действия.
1. Руководствуясь изображением, представленным ниже, установите
адаптер жесткого диска в отсек Slim Select и нажмите на него до
щелчка выталкивающего механизма.
2. При необходимости зафиксировать адаптер жесткого диска для
модуля Slim Select вставьте стопорный винт отсека Slim Select
в отверстие, соответствующее положению блокировки (➁). В момент
приобретения устройства стопорный винт находится в отверстии,
соответствующем открытому положению (➀).

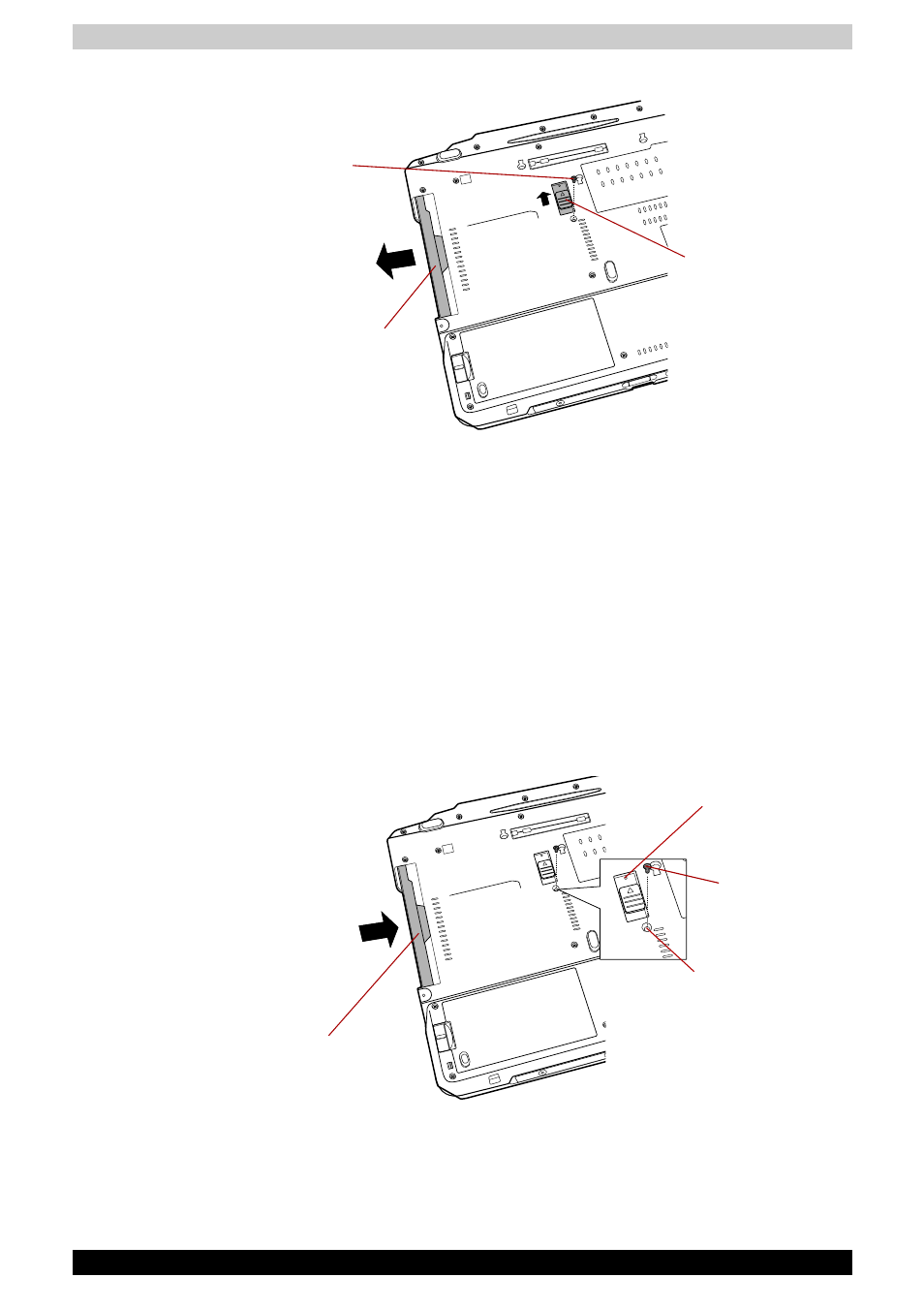

Вставка адаптера жесткого диска отсека Slim Select
