Путеводитель по компьютеру
Вид снизу

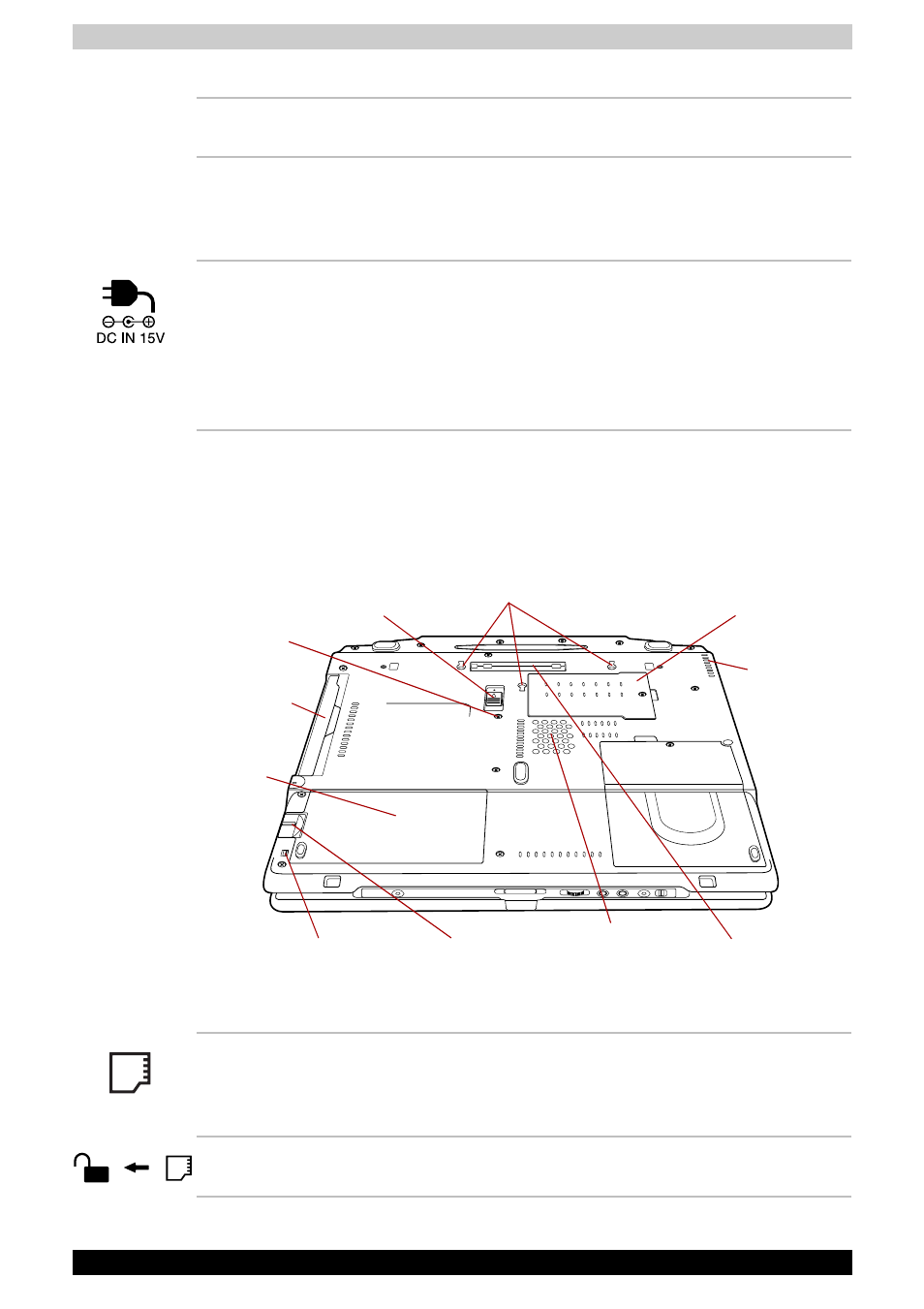

На этом рисунке представлен вид компьютера снизу. Прежде чем
переворачивать компьютер, убедитесь, что его дисплей закрыт.
Вид компьютера снизу
Индикатор связи
(зеленый)
При нормальном подключении компьютера
к локальной сети индикатор светится зеленым.
Индикатор
активности
локальной сети
(оранжевый)
Во время обмена данными между
компьютером и локальной сетью этот
индикатор светится оранжевым.
Гнездо для
подключения
источника
постоянного тока
15 В
К этому гнезду подключается адаптер
переменного тока. Используйте только ту
модель адаптера переменного тока, которая
входит в комплект поставки компьютера.
Использование адаптера нерекомендованного
типа может привести к повреждению
компьютера.
О
ТВЕРСТИ
я
Ф
ИКСАТОР
АККУМУЛ
я
ТОР
НОЙ
БАТАРЕИ
С
ТОПОРНЫЙ
ВИНТ
ОТСЕКА
S
LIM
S
ELECT
B
AY
Г
НЕЗДО
РЕПЛИКАТОРА
ПОРТОВ
Ф
ИКСАТОР
ОТСЕКА
S
LIM
S
ELECT
B
AY
К
РЫШКА
ОТСЕКА
МОДУЛЕЙ
ПАМ
я
ТИ
З
АЩЕЛКА
АККУМУЛ
я
ТОРНОЙ
БАТАРЕИ
А
ККУМУЛ
я
ТОРНА
я
БАТАРЕ
я
О
ТСЕК
S
LIM
S
ELECT
B
AY
В
ЕНТИЛ
я
ТОР
ЦЕНТРАЛЬНОГО
ПРОЦЕССОРА
О
ТВЕРСТИЕ
ВЕНТИЛ
я
ТОРА
ГРАФИ
ч
ЕСКОГО
КОНТРОЛЛЕРА
Индикатор
обращения
к устройству в отсеке
Slim Select Bay
Дополнительную информацию см. в разделе
«
» настоящей главы.
Фиксатор отсека
Slim Select Bay
Сдвиньте фиксатор для закрепления или
выталкивания отсека Slim Select Bay.
