Внутренняя плата с беспроводной технологией, Bluetooth, Шагу – Инструкция по эксплуатации Dell Latitude D520
Страница 69
b.
Освободите плату
, отводя металлическую защелку от платы до тех пор, пока плата слегка не выскочит.
c.
Вытяните плату из разъема под углом
45 градусов.
4.
Установите плату
.
a.
Освободите место для платы беспроводной локальной сети
, отведя в сторону все антенные кабели.
b.
Совместите плату с разъемом под углом
45 градусов и нажмите на плату, чтобы установить ее в разъем до щелчка.
5.
Подсоедините антенные кабели к плате
WLAN, убедившись в правильности прокладки кабелей.

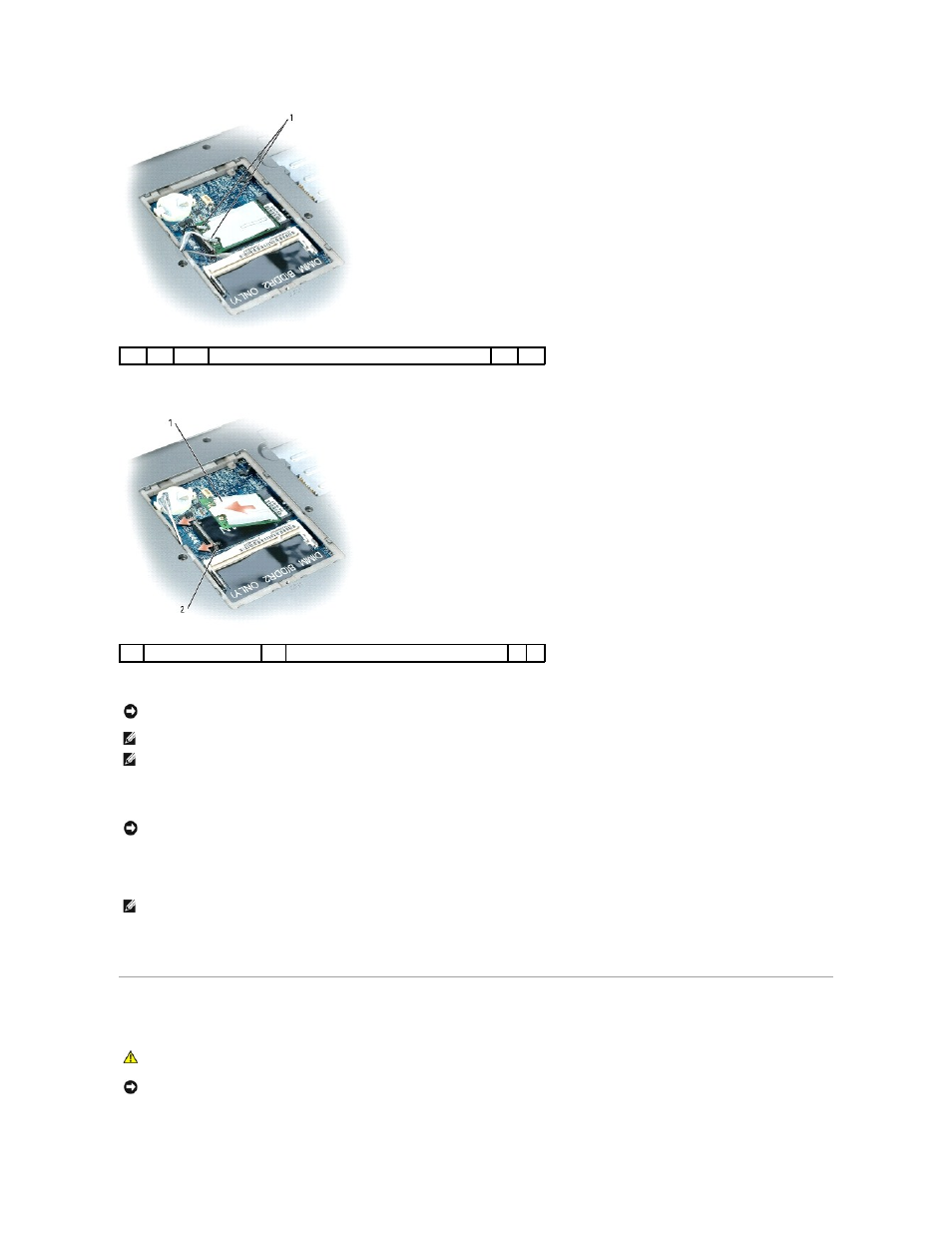

Внутренняя плата с беспроводной технологией
Bluetooth
®
1
антенные кабели
(2)
1
плата
WLAN
2
металлическая защелка
ЗАМЕЧАНИЕ
.
Разъемы сконструированы так
, чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы и измените направление установки платы
.
ПРИМЕЧАНИЕ
.
Не вставляйте плату мобильной широкополосной сети
(WWAN) в разъем платы беспроводной локальной сети (WLAN).
ПРИМЕЧАНИЕ
.
На плате беспроводной локальной сети может быть два или три антенных разъема
, в зависимости от типа заказанной платы.
ЗАМЕЧАНИЕ
.
Во избежание повреждения платы беспроводной локальной сети не следует проводить кабели над платой или под ней
.
ПРИМЕЧАНИЕ
.
Более конкретную информацию по подключению кабелей к соответствующим разъемам смотрите в документации
, прилагаемой к
плате беспроводной локальной сети
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением следующих процедур прочтите инструкции по технике безопасности в Информационном
руководстве по продуктам
.
ЗАМЕЧАНИЕ
.
Заземлитесь для предотвращения возникновения электростатического разряда
, надев антистатический браслет или периодически
прикасаясь к разъему на задней панели компьютера
.
