Установка панели дисплея RGB
1. Совместите скобу дисплея с панелью дисплея и затяните винты,
которыми крепится скоба дисплея.
2. Подсоедините кабель низковольтной дифференциальной передачи
сигналов (LVDS) к задней части панели дисплея и установите на место
клейкие ленты, которыми крепится кабель LVDS.
3. Подсоедините RGB-кабель к задней части панели дисплея и
установите на место клейкие ленты, которыми крепится RGB-кабель.
4. Затяните винты, которыми крепится панель дисплея.
5. Затяните винты с левой стороны панели дисплея, которыми крепится
панель дисплея.
6. Установите лицевую панель дисплея с сенсорным экраном .
7. Установите батарею.
8. Выполните процедуры, приведенные в разделе После
работы с
внутренними компонентами компьютера .

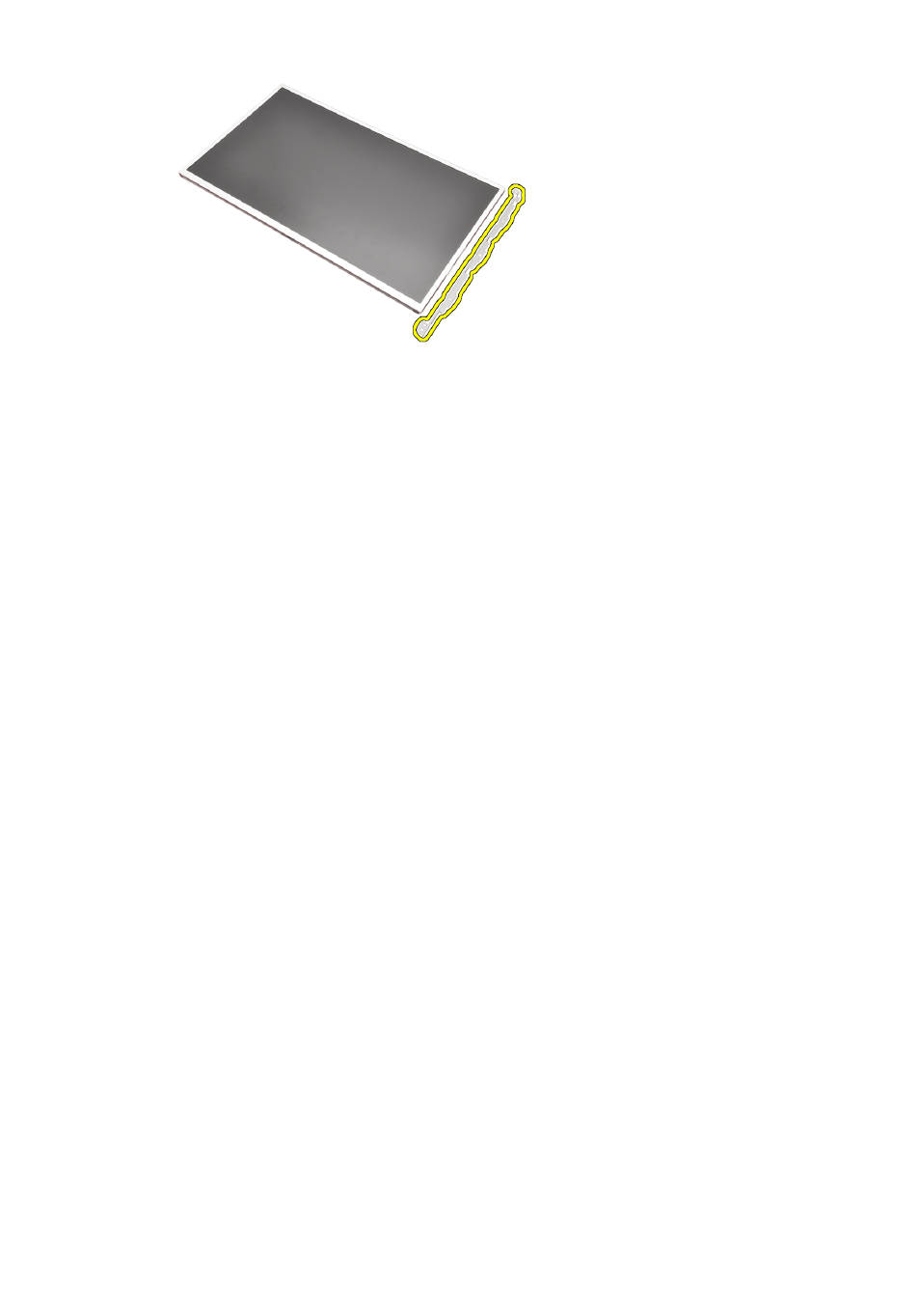

Снятие панели дисплея с сенсорным экраном
1. Выполните процедуры, приведенные в разделе Перед началом работы
с компьютером .
2. Извлеките батарею.
3. Снимите лицевую
панель дисплея с сенсорным экраном .
4. Выверните винты с левой стороны, которыми крепится панель
дисплея . Винты частично скрыты кабелями. Приподнимите кабели,
прежде чем будете вывертывать винты.
