Установка кабеля низковольтной дифференциальной передачи
сигналов (LVDS) камеры

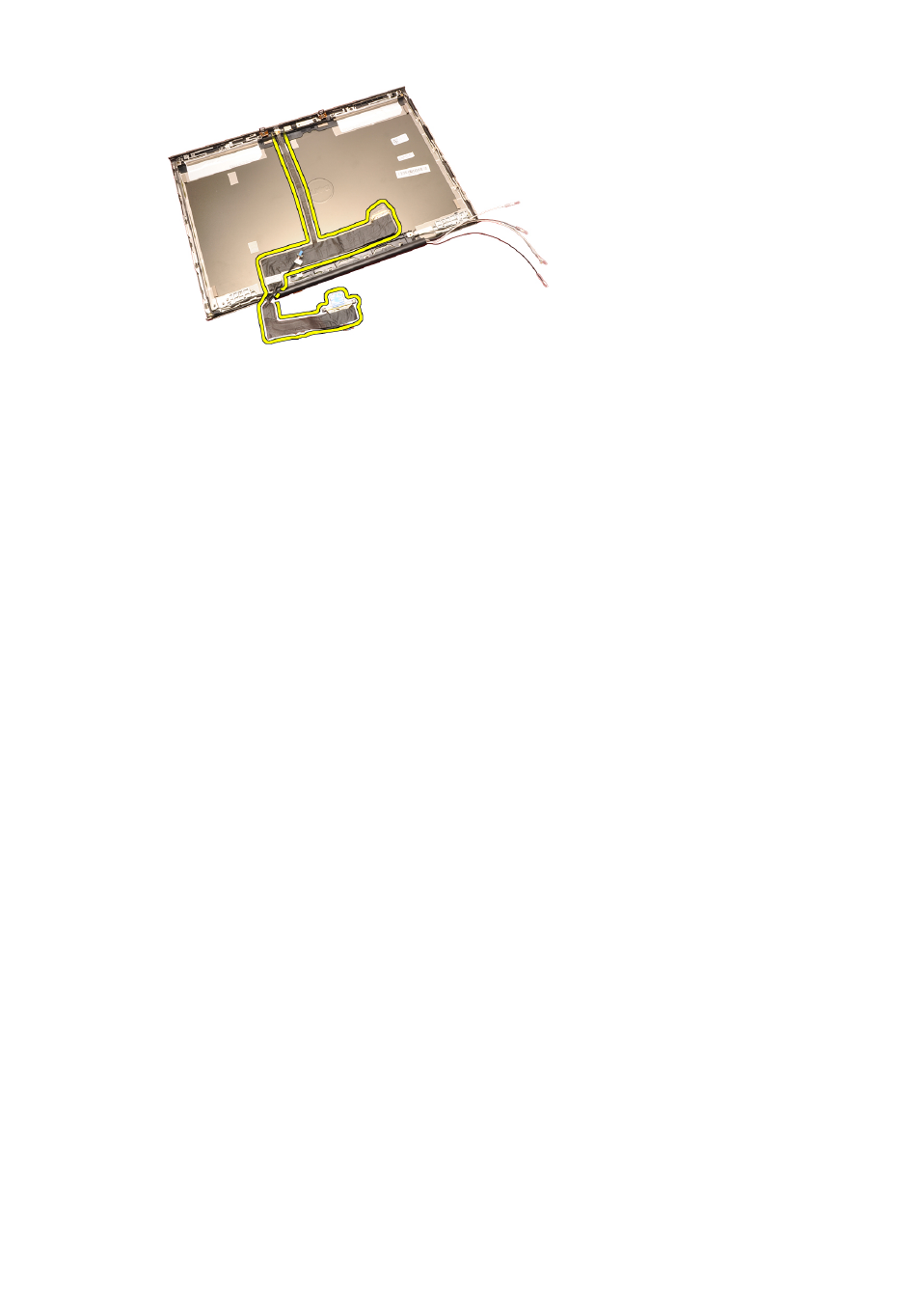

1. Закрепите кабель низковольтной дифференциальной передачи
сигналов (LVDS) в направляющем желобке.
2. Установите на место клейкие ленты, которыми крепится кабель LVDS
и камеры.
3. Подсоедините кабель LDVS и камеры к камере.
4. Установите шарнир
дисплея , крышку шарнира , опору шарнира .
5. Установите стандартную панель дисплея или панель дисплея с
сенсорным экраном .
6. Установите стандартную лицевую панель дисплея или лицевую панель
дисплея с сенсорным экраном .
7. Установите дисплей в сборе .
8. Установите упор для рук .
9. Установите жесткий диск .
10. Установите оптический дисковод .
11. Установите клавиатуру.
12. Установите окантовку
клавиатуры .
13. Установите нижнюю крышку .
14. Установите батарею.
15. Выполните процедуры, приведенные в разделе После
работы с
внутренними компонентами компьютера .
Извлечение RGB-кабеля низковольтной дифференциальной
передачи сигналов (LVDS)
1. Выполните процедуры, приведенные в разделе Перед началом работы
