Dell Precision M4600 - Инструкция (Страница 117)

Установка RGB-кабеля камеры

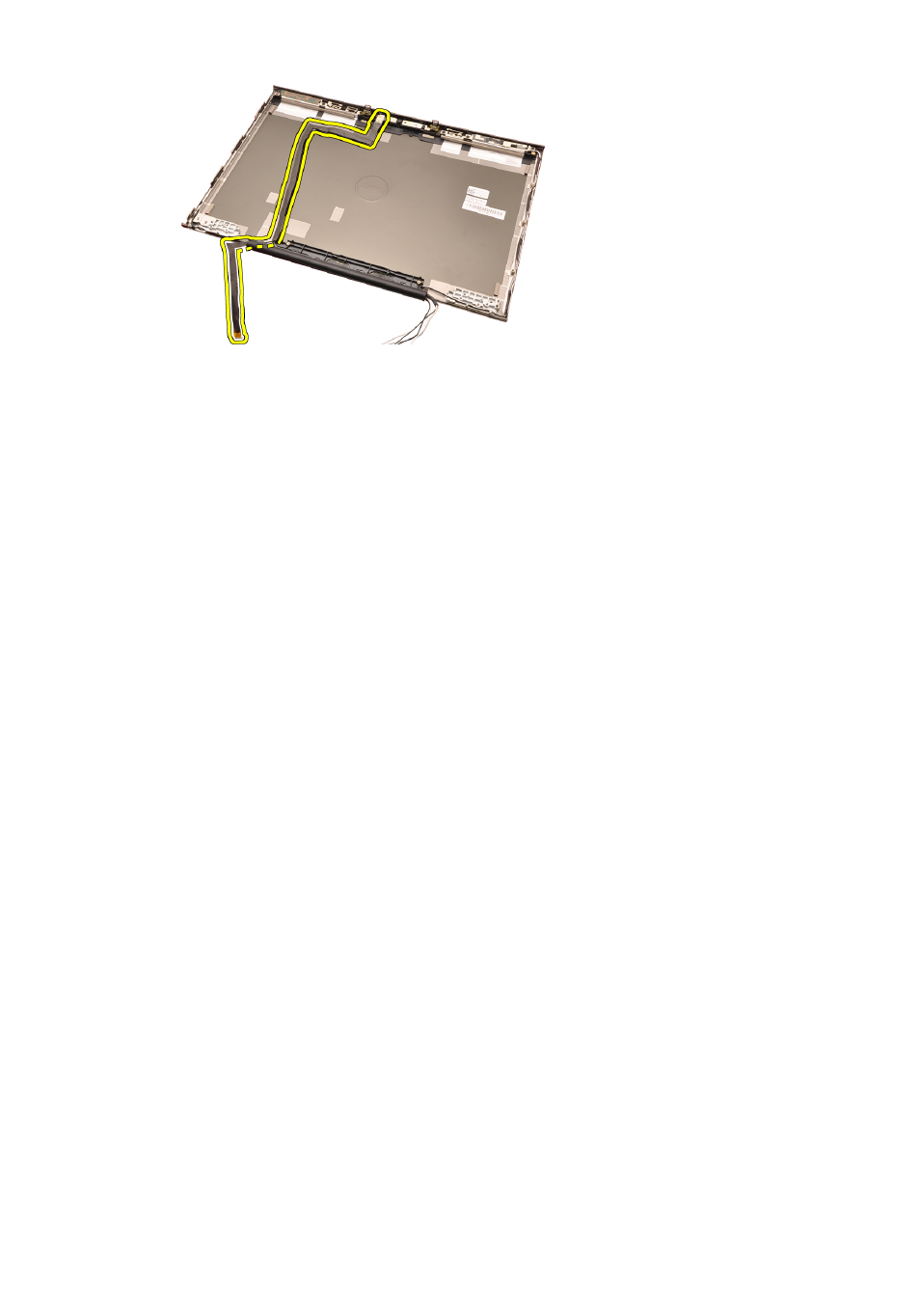

1. Установите кабель камеры на крышку дисплея.
2. Установите на место клейкие ленты, которыми крепится кабель
камеры .
3. Подсоедините кабель камеры к модулю камеры и микрофона.
4. Установите RGB- кабель низковольтной дифференциальной передачи
сигналов
(LVDS) .
5. Установите шарнир дисплея
,
крышку шарнира
,
опору шарнира .
6. Установите панель дисплея
RGB .
7. Установите лицевую панель дисплея с сенсорным экраном .
8. Установите дисплей в сборе .
9. Установите упор для рук .
10. Установите жесткий диск .
11. Установите оптический дисковод .
12. Установите клавиатуру.
13. Установите окантовку клавиатуры .
14. Установите нижнюю крышку .
15. Установите батарею.
16. Выполните процедуры, приведенные в разделе После работы с
внутренними компонентами компьютера .
117
