Dell Precision M4600 - Инструкция (Страница 115)

Установка RGB-кабеля низковольтной дифференциальной
передачи сигналов (LVDS)
1. Установите кабель низковольтной дифференциальной передачи
сигналов (LVDS) на крышку дисплея.
2. Установите на место клейкие ленты, которыми крепится кабель LVDS.
3. Установите шарнир
дисплея , крышку шарнира , опору шарнира .
4. Установите панель дисплея
RGB .
5. Установите лицевую панель дисплея с сенсорным экраном .
6. Установите дисплей в сборе .
7. Установите упор для рук .
8. Установите жесткий диск .
9. Установите оптический дисковод .
10. Установите клавиатуру.
11. Установите окантовку
клавиатуры .
12. Установите нижнюю крышку .
13. Установите батарею.
14. Выполните процедуры, приведенные в разделе После
работы с
внутренними компонентами компьютера .

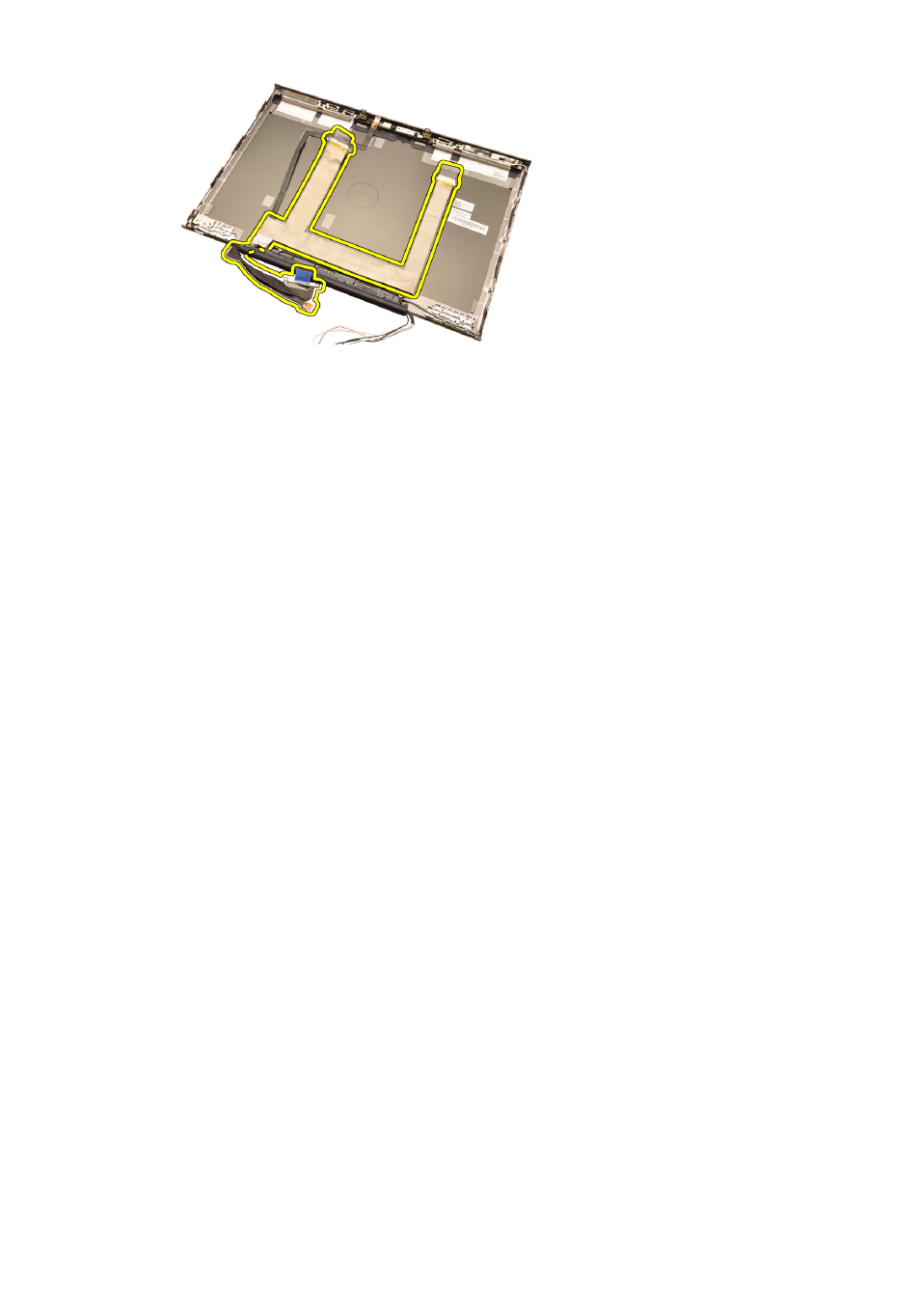

Извлечение RGB-кабеля камеры
1. Выполните процедуры, приведенные в разделе Перед началом работы
с компьютером .
2. Извлеките батарею.
3. Снимите нижнюю
крышку .
4. Снимите окантовку клавиатуры .
5. Снимите клавиатуру.
6. Извлеките оптический
дисковод .
7. Извлеките жесткий диск .
8. Снимите упор для рук .
9. Снимите дисплей в сборе .
10. Снимите лицевую панель дисплея с сенсорным экраном .
11. Снимите панель дисплея
RGB .
12. Снимите шарнир дисплея , крышку шарнира , опору шарнира .
13. Извлеките RGB- кабель LVDS .
14. Отсоедините кабель камеры от модуля камеры и микрофона.
115
