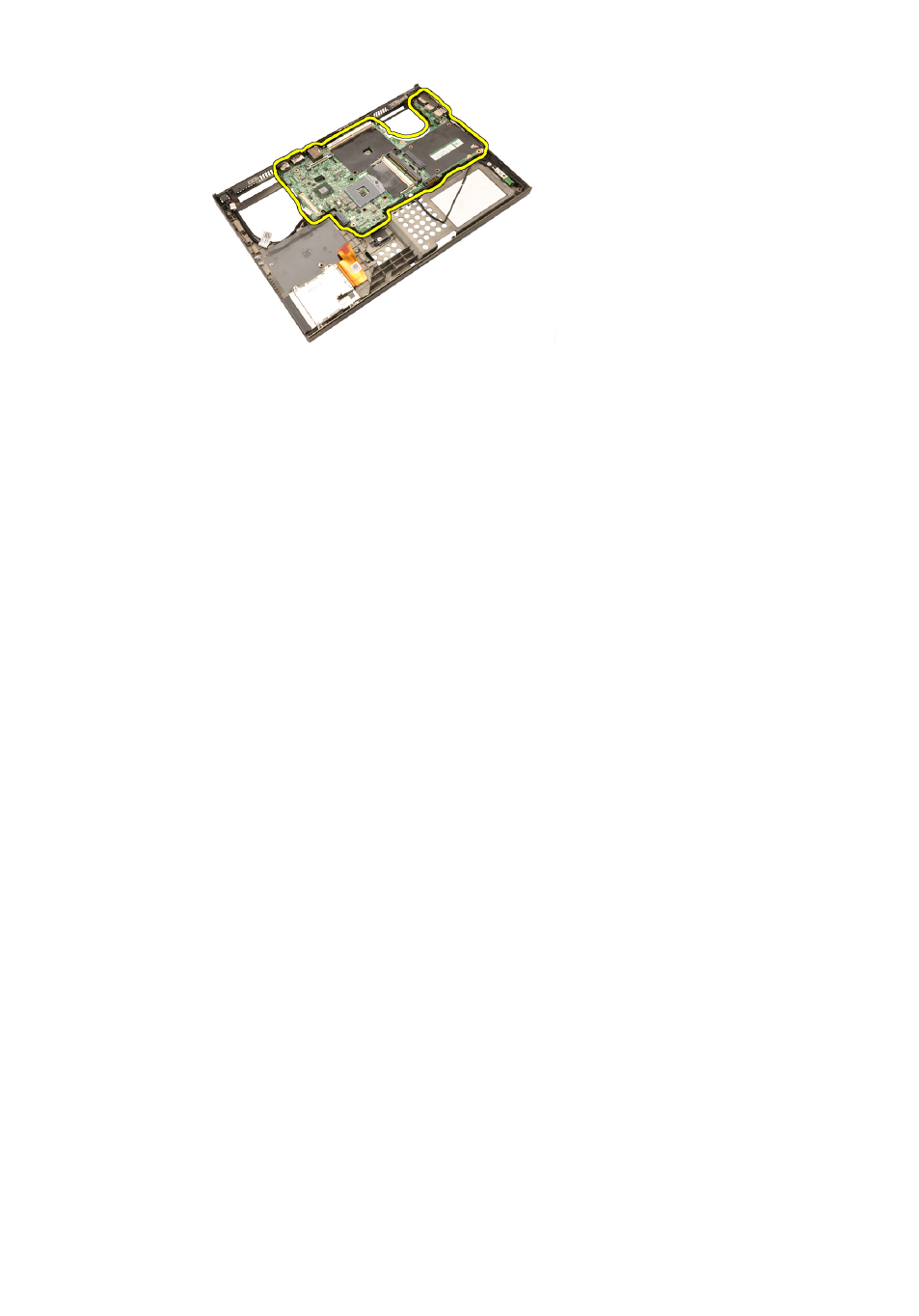

Установка системной платы
1. Совместите системную плату с разъемами портов на задней панели
корпуса и установите системную плату в компьютер.
2. Затяните винты, которыми крепится системная плата.
3. Подсоедините кабель питания постоянным током.
4. Подсоедините кабель Bluetooth.
5. Подсоедините переключатель беспроводного режима.
6. Подсоедините батарейку типа «таблетка» с нижней стороны
компьютера .
7. Установите дисплей в сборе .
8. Установите плату ввода
-
вывода .
9. Установите графический адаптер .
10. Установите радиатор графического адаптера .
11. Установите процессор.
12. Установите радиатор
центрального процессора .
13. Установите упор для рук .
14. Установите вентилятор графического адаптера .
15. Установите вентилятор центрального процессора .
16. Установите дополнительные модули памяти .
17. Установите основные модули памяти .
18. Установите плату WWAN .
19. Установите плату WLAN .
20. Установите жесткий диск .
21. Установите оптический дисковод .
22. Установите клавиатуру.
23. Установите окантовку
клавиатуры .
24. Установите нижнюю крышку .
25. Установите батарею.
26. Выполните процедуры, приведенные в разделе После
работы с
85
