Обзор системы
Системы Dell™ PowerEdge™ 1750 Руководство пользователя
Индикаторы на необязательной лицевой панели
Элементы и индикаторы передней панели
Элементы и индикаторы задней панели
Устройства для защиты по питанию
Получение технической поддержки
Эта компактная полнофункциональная высокопроизводительная монтируемая в стойку система оснащена одним или двумя микропроцессорами
Intel®
Xeon™.
В данной главе описаны основные аппаратные и программные возможности и характеристики системы и приведена информация об индикаторах
,
расположенных на передней и задней панелях системы
. Кроме того, в ней содержится информация о других документах, которые могут быть полезны
при настройке системы
, и о порядке получения технической поддержки.
Индикаторы на необязательной лицевой панели
На необязательной лицевой панели расположен индикатор состояния
, разделенный на синий и желтый индикаторы состояния системы. См.
связанная с блоками питания
, вентиляторами, температурой или жесткими дисками.
В
перечислены возможные варианты показаний индикаторов системы. Каждое показание соответствует тому или иному событию,
произошедшему в системе
.

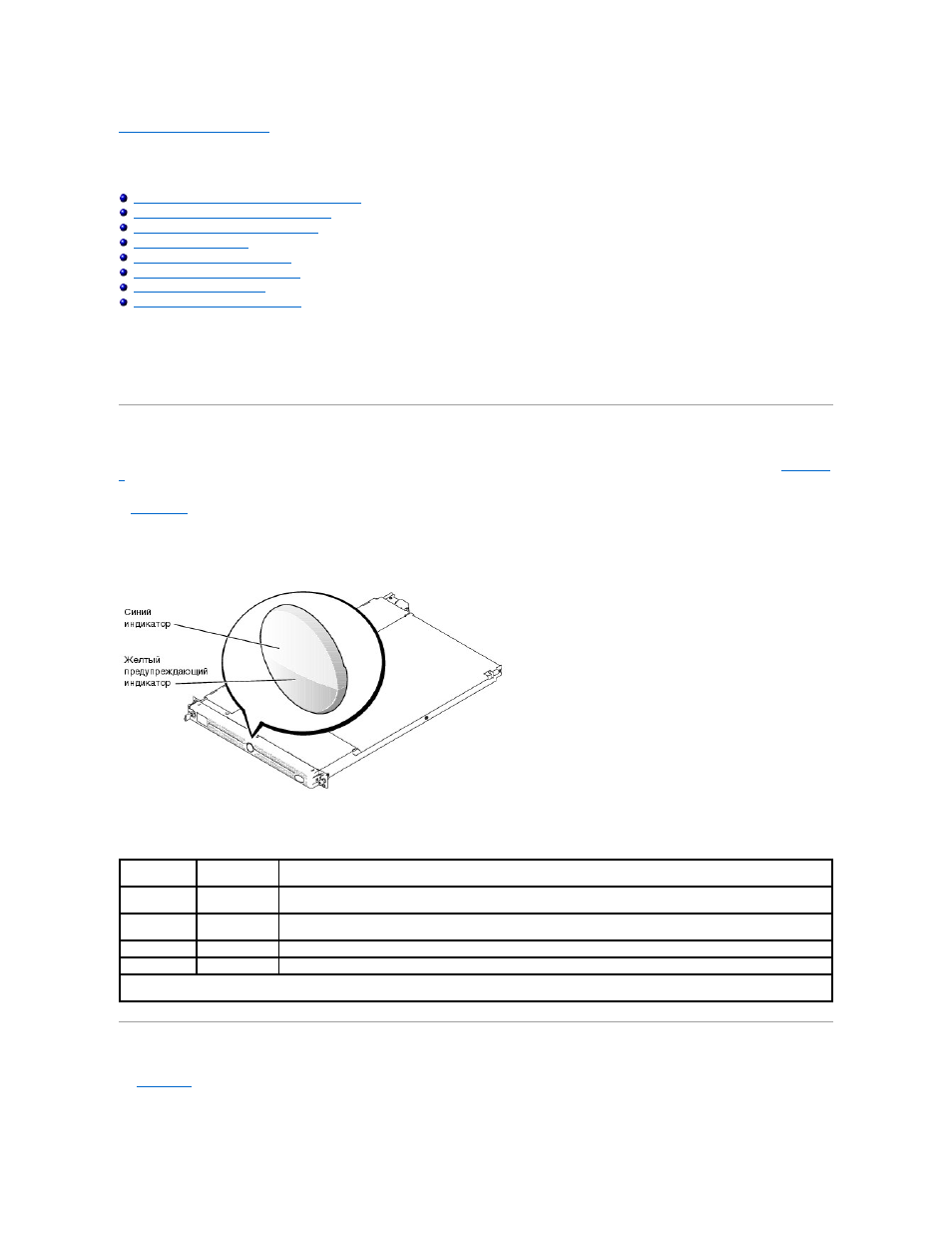

Рисунок
1-1. Индикаторы состояния системы
Taблица 1-1. Показания индикаторов состояния системы
Элементы и индикаторы передней панели
изображены органы управления, индикаторы и разъемы, расположенные под необязательной лицевой панелью на передней панели
системы
.
Синий
индикатор
Желтый
индикатор
Описание
Не горит
Не горит
В систему не подается питание или же питание подается
, но система не включена. Более подробную информацию
см
. в Руководстве по установке и поиску и устранению неисправностей.
Не горит
Мигает
Система обнаружила ошибку
. Более подробную информацию см. в Руководстве по установке и поиску и устранению
неисправностей
.
Горит
Не горит
Питание включено
, система в рабочем состоянии.
Мигает
Не горит
Индикатор активизирован для идентификации системы в стойке
.
ПРИМЕЧ АНИЕ
:
Во время идентификации системы синий индикатор мигает
, даже если обнаружена ошибка. По завершении идентификации системы
синий индикатор перестает мигать
, а желтый — продолжает.
